| Диаметр сопла : | |
|---|---|
| Вакуумное давление: | |

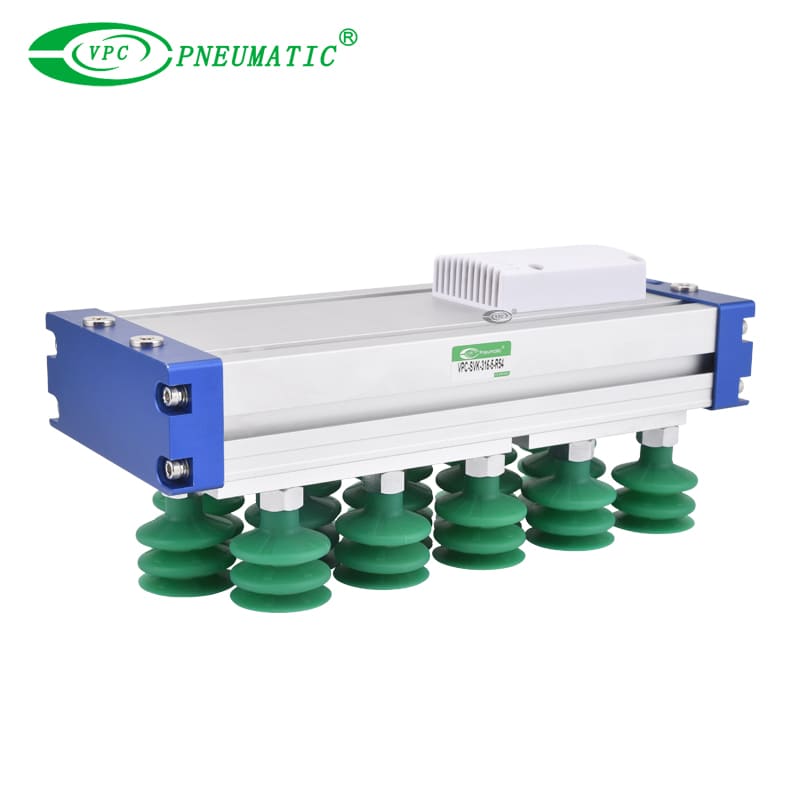

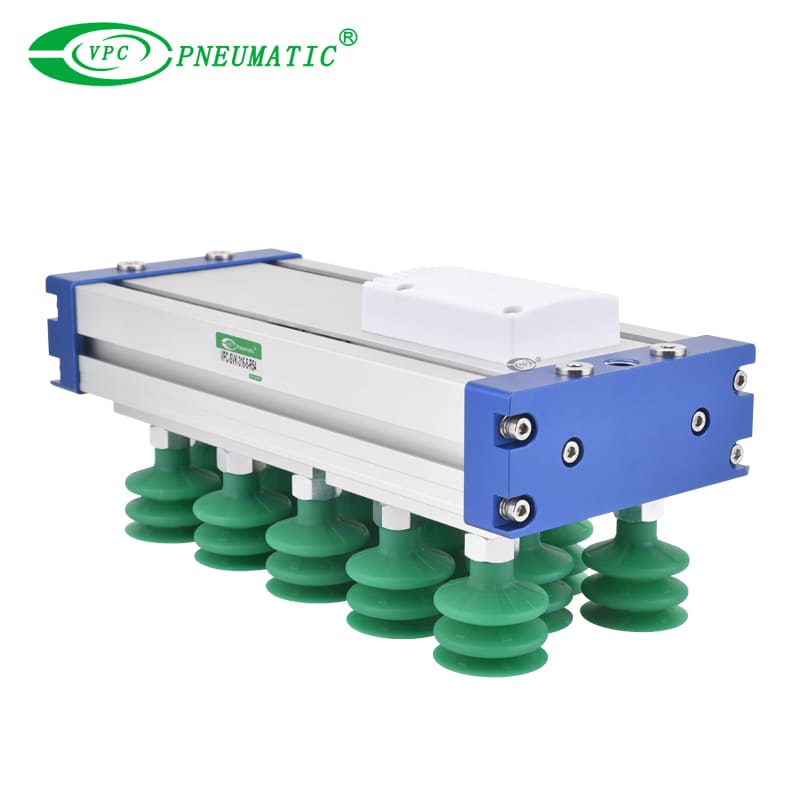

Описание продукта
1. Очень гибкая конфигурация: в зависимости от размера и веса заготовки могут быть установлены отдельные или несколько единиц.
2. Модульная конструкция для легкого обслуживания и быстрой замены.
3. Настраивается в соответствии с конкретными условиями применения и требованиями всасывания.
| Примеры применения | Всасывающий тип чашки | Губчатая тип |
| Жесткие заготовки, такие как металлические листы | ● | ● |
| Гибкие предметы, такие как картонные коробки | ● | ● |
Длинные и плоские материалы, такие как деревянные доски или профили | - | ● |
| Грубые или контурные поверхности | - | ● |
| Слоистый выбор мелких деталей или разбросанных предметов | - | ● |
Спецификации продукта
| Тип | Модель | Количество всасывающих портов | Потребление воздуха (L/мин) | Всасывающая сила (n) | Вес (кг) | Другой |
| Всасывающий тип чашки | 316 3R54 W40S-VSK | 15 | 234 | 190 | 3.7 | Рабочая температура: от -20 до 80 ℃ Поставка воздуха: сухой, чистый сжатый воздух макс . Уровень вакуума: -60 кпа Уровень шума: ниже 70 дБ (а) |
| 442 3R54 W40S-VSK | 23 | 234 | 300 | 4.7 | ||
| 530 3R54 W40S-VSK | 27 | 300 | 350 | 5.4 | ||
| 640 3R54 W40S-VSK | 33 | 300 | 430 | 6.3 | ||
| 838 3R54 W40S-VSK | 44 | 510 | 550 | 7.7 | ||
| Губчатая тип | 316 3R18 H20-VSK | 41 | 234 | 375 | 2.7 | |
| 442 3R18 H20-VSK | 62 | 234 | 550 | 3.3 | ||
| 530 3R18 H20-VSK | 77 | 300 | 680 | 3.7 | ||
| 640 3R18 H20-VSK | 95 | 300 | 820 | 4.2 | ||
| 838 3R18 H20-VSK | 128 | 510 | 1090 | 5 |
※ Значения потребления воздуха тестируются при 0,7 МПа и рассчитываются с использованием теоретических уравнений падения давления.
※ Сила всасывания измеряется с использованием контурированных деревянных досок при вакууме -30 кПа и давлении воздуха 0,5 МПа без коэффициента безопасности.
Следующие данные представляют собой фактические результаты испытаний, полученные нашей компанией с использованием профилированных деревянных панелей в качестве тестового объекта, предусмотренного только для справки.
Основные измерения
| Модель | L | W | H | H1 | H2 | X | Y | Φd | C |
| 316 3R54 W40S-VSK | 316 | 134 | 141.4 | 118.4 | 68.4 | 54 | 40 | 40 | 0 |
| 442 3R54 W40S-VSK | 442 | 134 | 141.4 | 118.4 | 68.4 | 54 | 40 | 40 | 90 |
| 530 3R54 W40S-VSK | 530 | 134 | 141.4 | 118.4 | 68.4 | 54 | 40 | 40 | 90 |
| 640 3R54 W40S-VSK | 640 | 134 | 141.4 | 118.4 | 68.4 | 54 | 40 | 40 | 90 |
| 838 3R54 W40S-VSK | 838 | 134 | 141.4 | 118.4 | 68.4 | 54 | 40 | 40 | 90 |
| Модель | L | W | H | H1 | H2 | X | Y | A | B | C |
| 316 3R18 H20-VSK | 316 | 134 | 93 | 70 | 20 | 18 | 40 | 7 | 27 | 90 |
| 442 3R18 H20-VSK | 442 | 134 | 93 | 70 | 20 | 18 | 40 | 7 | 27 | 90 |
| 530 3R18 H20-VSK | 530 | 134 | 93 | 70 | 20 | 18 | 40 | 7 | 27 | 90 |
| 640 3R18 H20-VSK | 640 | 134 | 93 | 70 | 20 | 18 | 40 | 7 | 27 | 90 |
| 838 3R18 H20-VSK | 838 | 134 | 93 | 70 | 20 | 18 | 40 | 7 | 27 | 90 |
