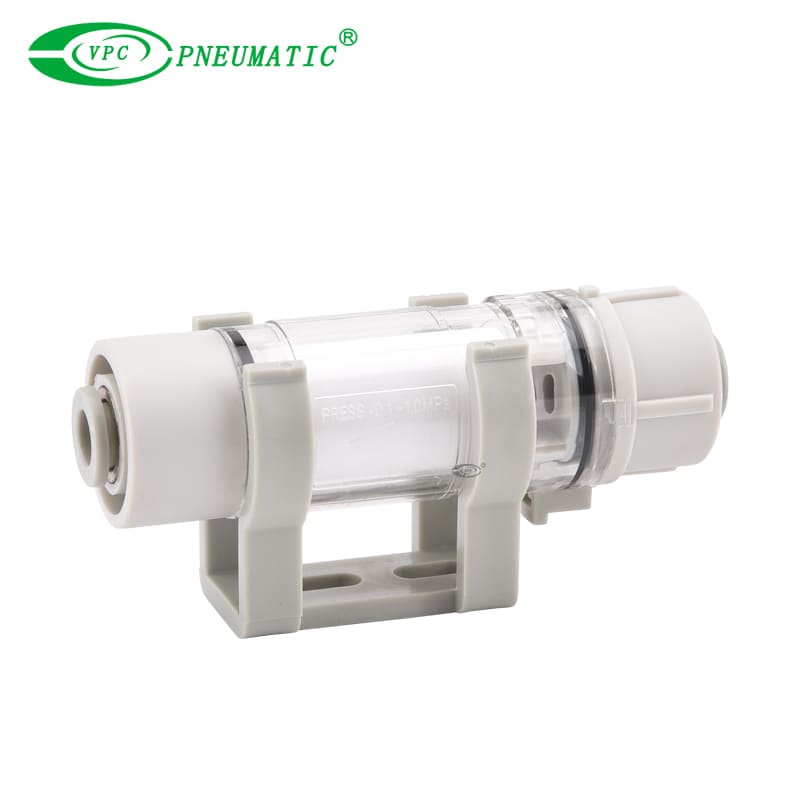

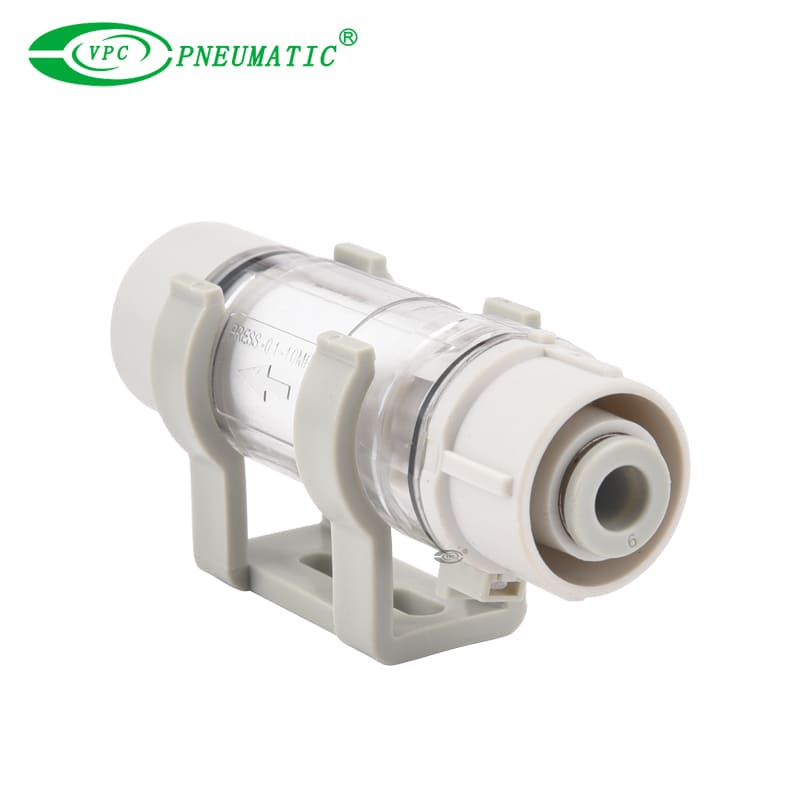

Описание продукта
1. Быстрая установка и интеграция
встроенная конструкция обеспечивает прямую установку в вакуумную линию, сохраняя ценное пространство.
Оснащен стандартными единодушными (Push-In) фитингами для быстрого, без инструментов для соединения трубки, значительно повышая эффективность настройки.

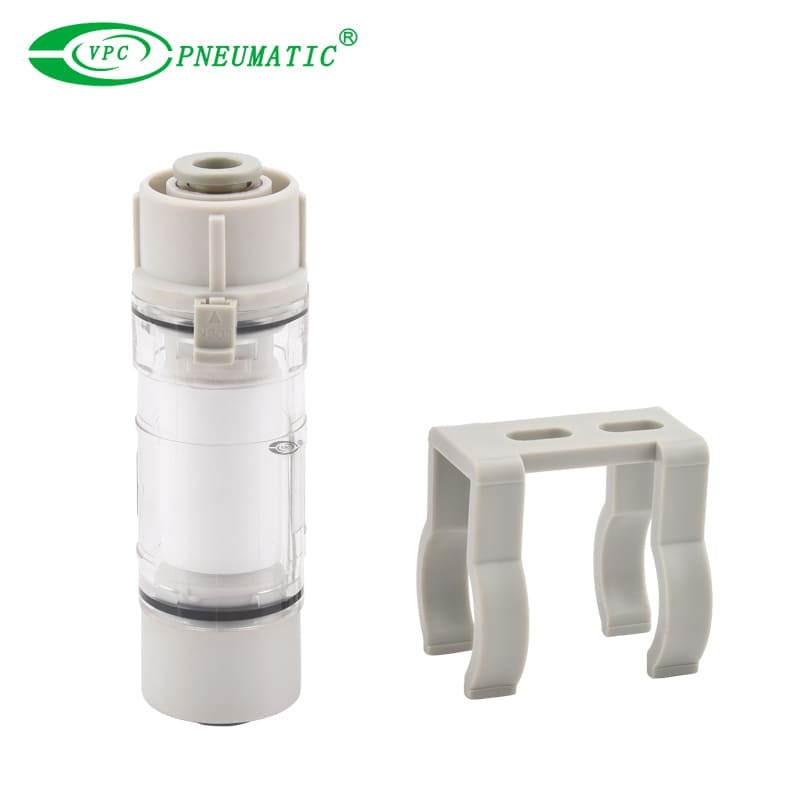

2. Без инструментов, легкое обслуживание.
Интегрированный элемент фильтра и конструкция кузова позволяет пройти один шаг с заменой.
Замена полностью не содержит инструментов; Простая пресса механизма выпуска минимизирует время простоя технического обслуживания.
3. Компактная конструкция, высокая скорость потока
достигает высокоэффективной фильтрации в чрезвычайно компактном и легком теле, идеально подходит для автоматизации, ограниченной пространством.
Оптимизированный внутренний путь потока этого воздушного фильтра обеспечивает низкое падение давления и поддерживает высокую скорость потока, предотвращая любую потерю вакуумной мощности всасывания.
4. Визуальное мониторинг
очень прозрачный корпус позволяет операторам визуально осматривать состояние элемента фильтра в любое время.
Это облегчает профилактическое обслуживание, помогая избежать неожиданных отключений системы, вызванных засоренным фильтром.
Приложения
1. Вакуумная система фронтальной защиты,
установленная вверх по течению от вакуумных генераторов, насосов или соленоидных клапанов, этот основной вакуумный фильтр эффективно ловит пыль и примеси, продлевая срок службы ключевых вакуумных компонентов.
2. Автоматизированные системы выбора и места
, идеально подходящие для автоматических систем выбора и места, расположены между всасывающей чашкой и вакуумной линией, чтобы предотвратить вход в пыль или мусор от заготовки в систему и обеспечение надежного захвата.
3. Электроника и полупроводниковые обработки,
необходимые для применений с высоким чистком, таких как обработка электронных компонентов или полупроводников, предотвращая загрязнение микропарбов или засорение из тонких вакуумных проходов.
4. Общие промышленные детали,
идеально подходящие для общего промышленного обращения в среде с воздушными загрязнениями, такими как пыль, деревянная щепа или бумажные отходы, обычные в упаковке, деревообработке и промышленности печати.
Спецификация продукта
| Модель | ZFC1 □ | ZFC3 □ | Zfc5 □ | Zfc7 □ | |||||||
Размер порта (Применимый трубки OD) | Размер метрики | Φ2 | Φ3.2 | Φ3.2 | Φ4 | Φ4 | Φ6 | Φ6 | Φ8 | Φ10 | Φ12 |
| Дюйм размер | — | Φ 1/8 ' | Φ 1/8 ' | Φ 5/32 ' | Φ 5/32 ' | Φ 1/4 ' | Φ 1/4 ' | Φ 5/16 ' | Φ 3/8 ' | — | |
| Рабочая среда | Воздух, азот | ||||||||||
| Рабочее давление | -100 кПа до 1,0 МПа (при 20 ° С) | ||||||||||
| Скорость потока (положительное давление) [l/min]* | 15 | 45 | 50 | 80 | 100 | 200 | 250 | 450 | 550 | 650 | |
| Скорость потока (вакуумное давление) [L/мин] | 2 | 5 | 7 | 10 | 10 | 20 | 30 | 70 | 80 | 100 | |
| Доказательство давления [MPA] | 1,5 (при 20 ° С) | ||||||||||
| Рабочая температура [° C] | От 0 до 60 | ||||||||||
| Фильтрация [мкм] | 5 (эффективность фильтрации 95%) | ||||||||||
| Дифференциальное давление замены элемента [MPA] | 0,1 (вакуумное давление 20 кПа) | ||||||||||
| Площадь фильтрации [мм²] | 140 | 470 | 750 | 1260 | |||||||
| Применимый материал трубки | Нейлон, мягкий нейлон, полиуретан | ||||||||||
| Внутренняя емкость [CM³] | 0.5 | 1.7 | 4.5 | 6.0 | 7.0 | ||||||
| Материал корпуса | Поликарбонат | ||||||||||
* Скорость потока (положительное давление) Условия: давление питания 0,7 МПа, падение давления на 30 кПа
