| Тип клапана: | |
|---|---|
| Монтажная ориентация: | |
| материал: | |
| Качественная гарантия: | |
Описание продукта
1. Материал корпуса и герметиков может быть выбран для поддержки различных жидкостей.
2. Совместим с различными приложениями с помощью широкого спектра размера отверстия и комбинаций вариантов катушки.
3. 2-порт (NC, NO), 3-порт, коллектор: выберите идеальный компонент в соответствии с используемой схемой.
4. Корпус клапана доступен в меди и нержавеющей стали, поэтому вы можете выбрать необходимый материал в соответствии с средой использования.
* Также доступны заказы только для маскирующей пластины и подплаты. Свяжитесь с VPC для деталей.
* Для 11 или более многообразий №, свяжитесь с VPC.
Спецификации продукта
| Тип | Стандартные спецификации | Дополнительные спецификации | |
| Работающая Медим | Воздух/низкий вакуум /вода/керосин/масло | Горячая вода | Пар |
| Рабочее различие давления | От 0 до 1 МПа | ||
| Максимум рабочее давление | 1 МПа | ||
Доказательство давления | 10 МПа | ||
| Температура жидкости (без замораживания) | -10 ° C до 60 ° C | -10 ° C до 90 ° C | -10 ° C до 184 ° C |
| Рабочая температура | -20 ° C до 60 ° C | -20 ° C до 100 ° C | |
| Тепловой класс | Класс 130 (б) | Класс 180 (h) | |
| Атмосфера | Поместите свободный от коррозионного газа и взрывного газа | ||
| Структура клапана | Прямая актерская структура Poppet | ||
Утечка сиденья клапана | 0,2 см 3/мин (ANR) или меньше (воздух) | 300 см 3/мин (ANR) или меньше (воздух) | |
| Монтаж | Неограниченный | ||
| Материал тела/уплотнения | Нержавеющая сталь/нитриловая резина | Нержавеющая сталь/резина EPM | Нержавеющая сталь/PTFE |
* См. Макс. Рабочее различие давления в отдельных спецификациях.
| Модель | GAG311-1 | GAG351-2 | ||
| Размер порта | RC1/8 | |||
| Размер отверстия (мм) | Вершина | 1.5 | 2.0 | |
| Тело | 1.5 | 2.0 | ||
| Max.Working Differial давления (MPA) | Воздух | Атмосфера | 0.7 | 0.4 |
| Ток | 0.7 | 0,4 (0,35) | ||
| Вода (горячая) | Атмосфера | 0.7 | 0.4 | |
| Ток | 0.7 | 0.4 | ||
| Масло (50 мм 2/с) | Атмосфера | 0.6 | 0.25 | |
| Ток | 0,6 (0,5) | 0,2 (0,15) | ||
| Пар | Атмосфера | 0.7 | 0.4 | |
| Оцененное напряжение | 110 вака 50/60 Гц 220 вак 50/60 Гц 12 VDC 24 VDC | |||
| Очевидная сила (VA) | При проведении | 50 Гц | 14 | |
| 60 Гц | 11 | |||
| При запуске | 50 Гц | 20 | ||
| 60 Гц | 16 | |||
| Энергопотребление (w) | Атмосфера | 50/60 Гц | 6/4.2 | |
| Ток | 11 (8.1) | |||
*1: Номера моделей выше предназначены для базового размера нет порта (RC) и размера отверстия. Обратитесь к тому, как заказать другие комбинации.
*2: диапазон колебаний напряжения должен находиться в пределах ± 10% от номинального напряжения.
*3: значения, показанные в (), предназначены для типа напряжения постоянного тока с ящиком DIN терминал, что указывает на макс. Рабочее давление при под давлением от порта NO.
*4: При использовании в непрерывно включенном состоянии, используйте резиновое уплотнение флуоро.
*5: Никакая давление в порту невозможна для печать PTFE.
*6: 100 В переменного тока (50/60 Гц) можно использовать с 110 В переменным током (60 Гц). 200 В переменного тока (50/60 Гц) можно использовать с 220 В переменным током (60 Гц).

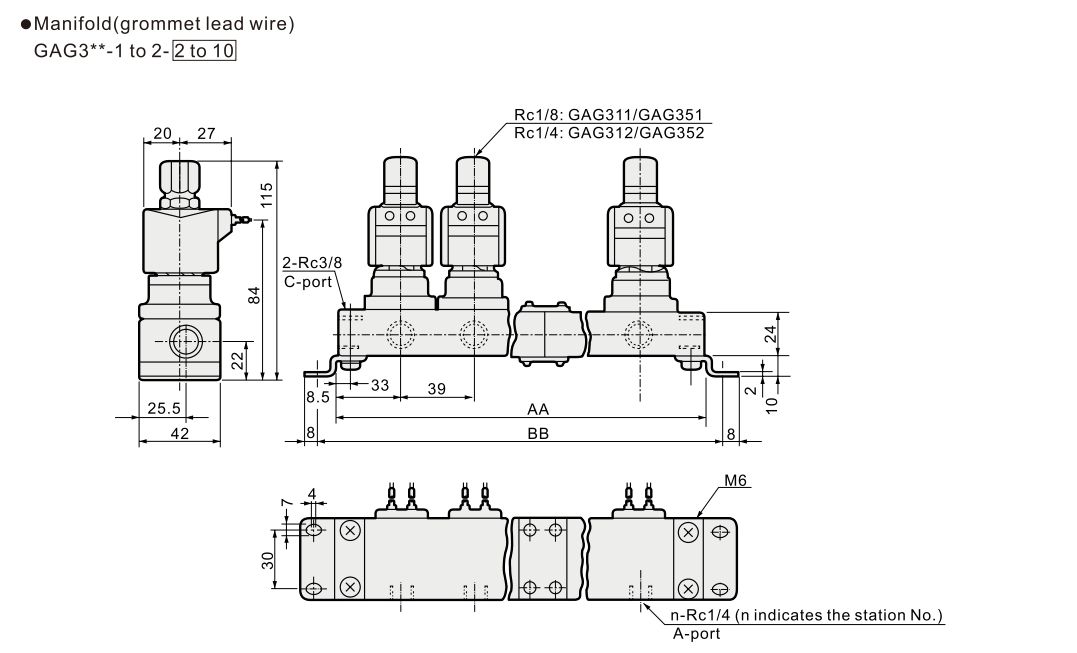

Основные измерения
FAQ
Q1 Что такое 3 -й подъездной соленоидный клапан позиции?
Соленоидный клапан Наиболее распространенными типами являются двухсторонние и трехсторонние клапаны, которые могут быть N/O (обычно открытым) или N/C (обычно закрыто). Например, клапан 2/2 имеет два порта (внедорожных/выхода) и два состояния (открытый/закрытый). 3 Way 2 Postion Calve имеет три порта и два состояния. Общеивает несколько различных конфигураций путей потока, подключая только два порта в любом отдельном месте.
Q2. Какой материал используется для соленоидного клапана?
Соленоидные клапаны часто доступны с различными жилищными материалами. Типичными материалами являются нейлон (полиамид - PA), ПВХ (поливинилхлорид), латунь, никелированная латунь и нержавеющая сталь (304 и 316). Выбор материала сильно зависит от химических свойств и температуры среды.
Q3 Что такое прямой актерский соленоидный клапан?
Прямые соленоидные клапаны , также известные как соленоидные клапаны с нулевым нолью, представляют собой электромеханические клапаны, которые используются для контроля потока жидкостей или газов.
Q4 Какова разница между прямым актерским мастерством и пилотным соленоидным клапаном?
Основное различие между прямым действием и пилотными соленоидами заключается в том, что соленоидные клапаны прямого действия имеют прямое соединение с открытием и закрытием арматуры, тогда как клапаны, работающие с пилотом
Q5 Почему соленоидные клапаны терпят неудачу?
Отказ соленоидной катушки может быть вызвана рядом факторов. Применение неверного напряжения к катушке приведет к тому, что она выходит из строя и может привести к сгоранию катушки. Электрические скачки или шипы могут также повредить катушку. Сгоревшие катушки не могут быть отремонтированы и должны быть заменены.
