| Рабочая среда: | |
|---|---|
| Рабочая температура: | |
| Точность: | |
| Положение сборки: | |

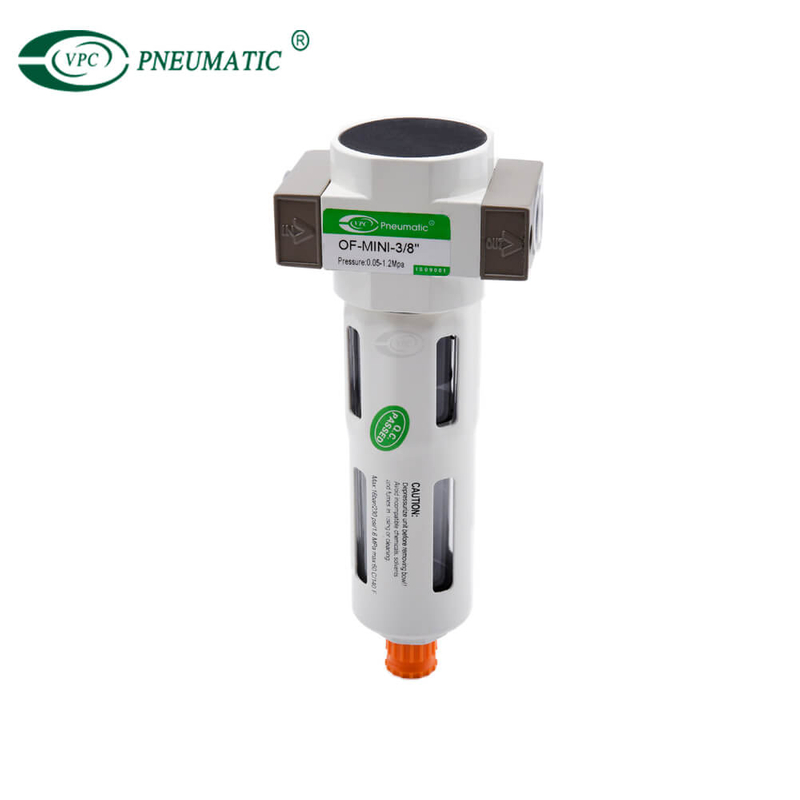

Описание продукта
■ Характеристика продукта
Цинковый литой материал корпуса.
Модульная конструкция, различные комбинации для гибкого применения.
С миниатюрным, средним размером, большим размером тела на выбор.
Регулируемый диапазон давления 0,5~7 бар или 0,5~12 бар по выбору.
Тонкость фильтрации 5 микрон или 40 микрон доступна на выбор.
С ручным сливом, полуавтоматическим сливом, автоматическим сливом функции модели дренажа для выбора.
Стабильная конструкция, устойчивость к давлению, длительный срок службы.

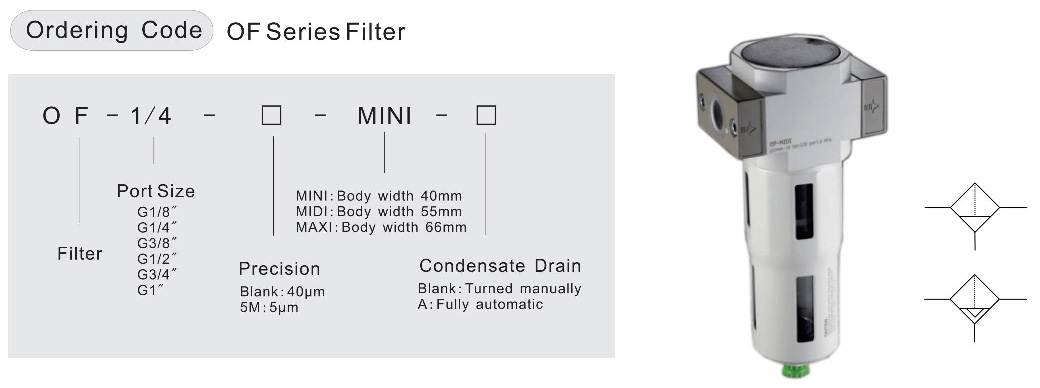

характеристики продукта
| Спецификация | МИНИ | МИДИ | МАКСИ | ||||||
| Размер порта | G1/8' | G1/4' | G3/8' | G3/8' | G1/2' | G3/4' | G3/4' | Г1' | |

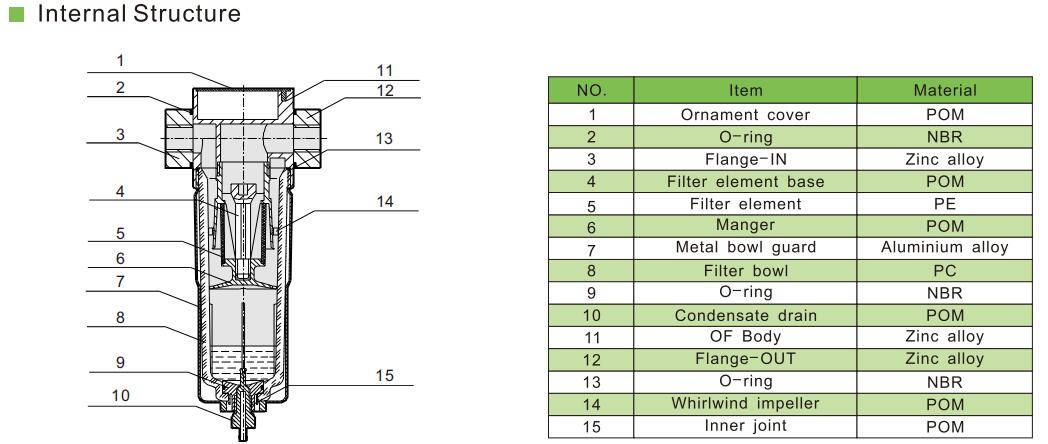

| Информация о материалах | Корпус: цинковое литье под давлением, чаша фильтра и масло: поликарбонат; Металлическая защита чаши: алюминиевый сплав;Уплотнение: NBR, Регулировочная ручка: POM | ||||||||
| Рабочая среда | Чистый воздух | ||||||||
| Тип крепления | Монтаж на трубу или на ножки | ||||||||
| Средняя температура | от 0 до 60 ℃ | ||||||||
| Температура окружающей среды | от 0 до 60 ℃ | ||||||||
| Положение сборки | По вертикали ±5° | ||||||||
| Особенности структуры | Спеченный фильтр с водоотделителем | ||||||||
| Емкость конденсатной жидкости | 22мл | 43мл | 80мл | ||||||
| Первичное давление | Повернуто вручную Давление | от 0 до 1,6 МПа | |||||||
| Полностью автоматический | от 0,15 до 1,2 МПа | ||||||||
| Точность | 40ум/5ум | ||||||||
| Масса | 250г | 700г | 1340г | 1440г | |||||
■ Стандартный номинальный расход
| Размер сустава | G1/8' | G1/4' | G3/8' | G3/8' | G1/2' | G3/4' | G3/4' | G3/4' | |
| МИНИ | ОФ-…(-А) | 1000 | 1200 | 1400 | — | — | — | — | — |
| ОФ-…-5М-…(-А) | 800 | 950 | 1100 | — | — | — | — | — | |
| МИДИ | ОФ-…(-А) | — | — | — | 2700 | 3000 | 3000 | — | — |
| ОФ-…-5М-…(-А) | — | — | — | 1800 | 2000 | 2000 | — | — | |
| МАКСИ | ОФ-…(-А) | — | — | — | — | — | — | 5000 | 5300 |
| ОФ-…-5М-…(-А) | — | — | — | — | — | — | 3600 | 3800 | |
Примечание. Минимальный расход, необходимый для нормальной работы, составляет 5 л/мин.
Основные размеры
