| Тип клапана: | |
|---|---|
| Монтажная ориентация: | |
| Тип вождения: | |
| Тип уплотнения: | |
| Сантехника: | |
| Стандартное напряжение: | |

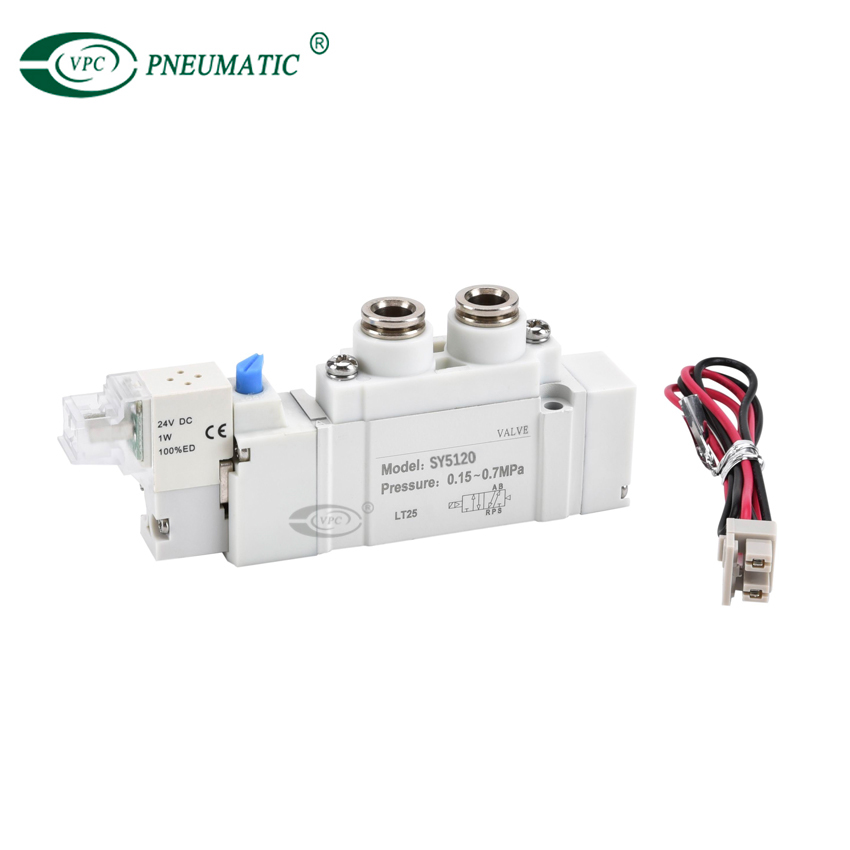

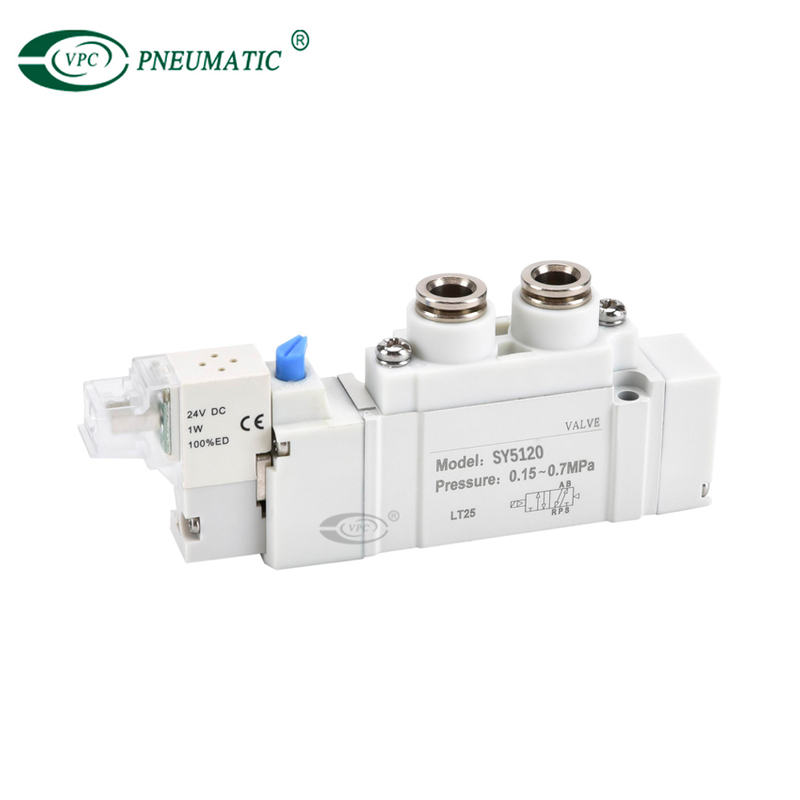

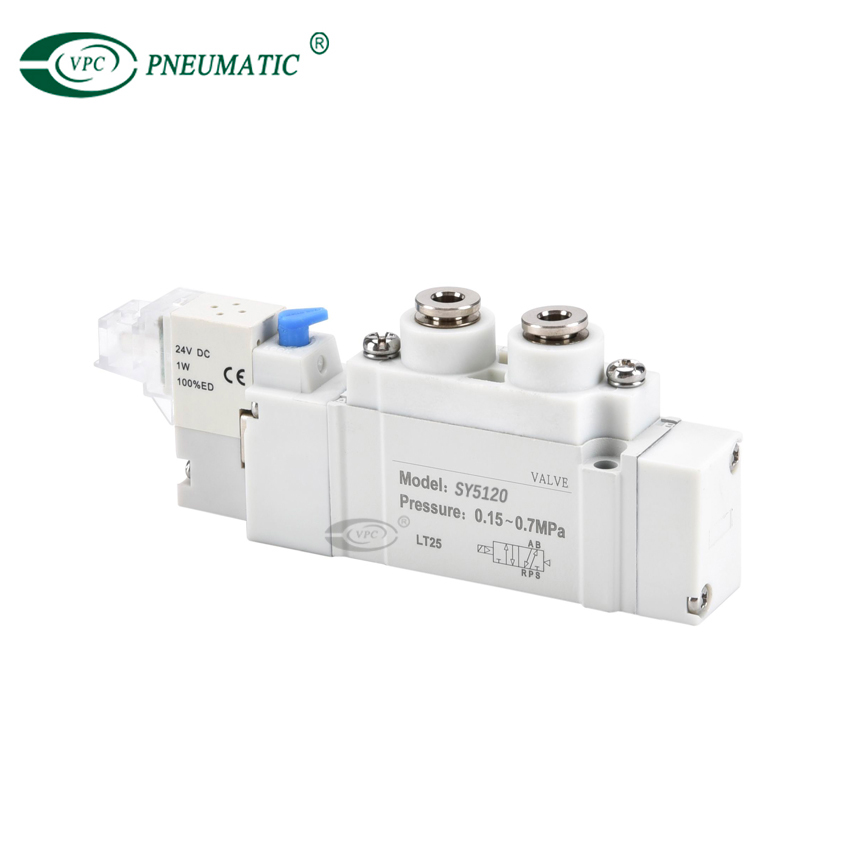

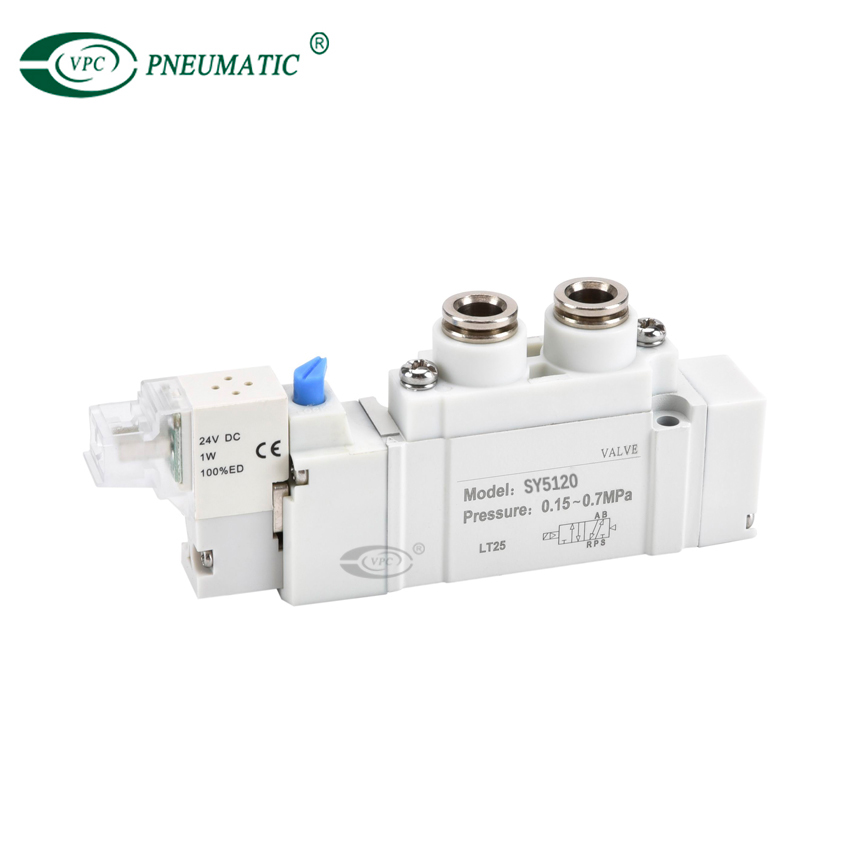

Описание продукта
1. Высокоточная пилотная головка серии SY 5 с/время, высокая чувствительность, не застревает;
2. Встроенная схема защиты от перенапряжения, напрямую подключенная к ПЛК без дополнительного промежуточного реле;
3. Конструкция конструкции без пружинного сброса воздуха, быстрая скорость отклика, отсутствие усталости, длительный срок службы;
4. Одиночные и двойные катушки не являются обязательными, могут быть подобраны произвольно;

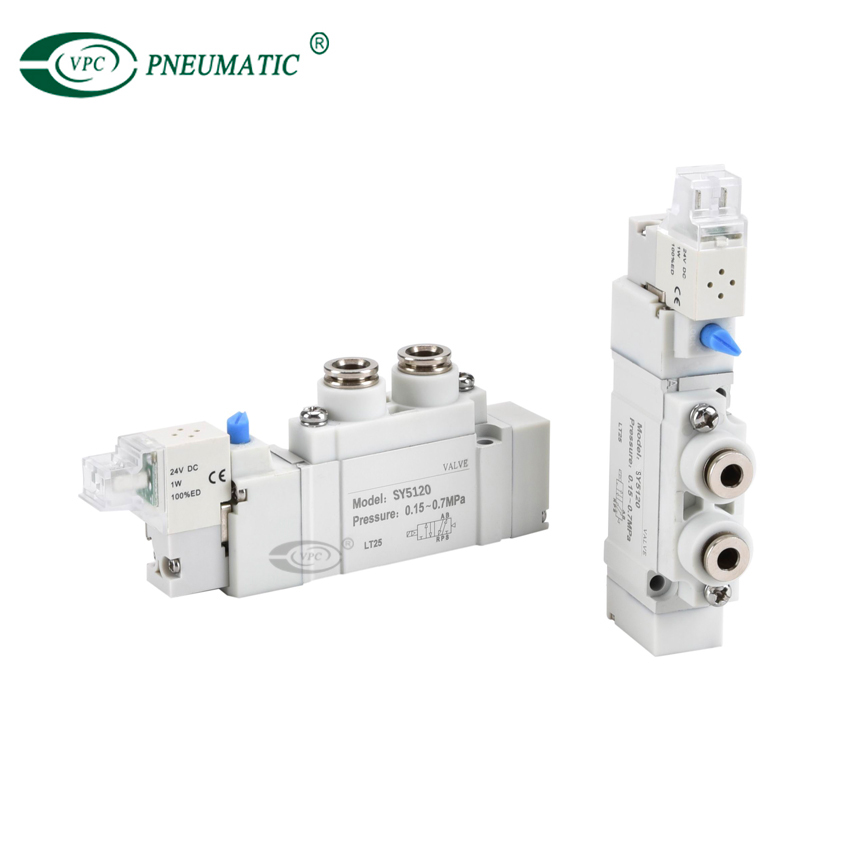

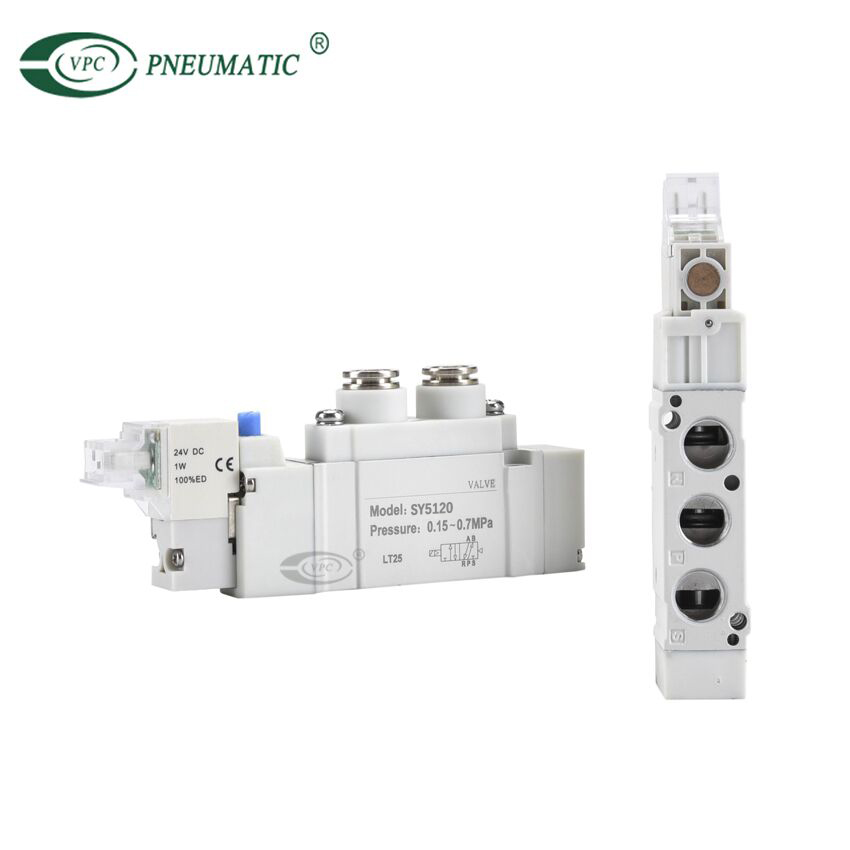

5. Интегрировано несколько оснований клапанов.
Спецификации продукта

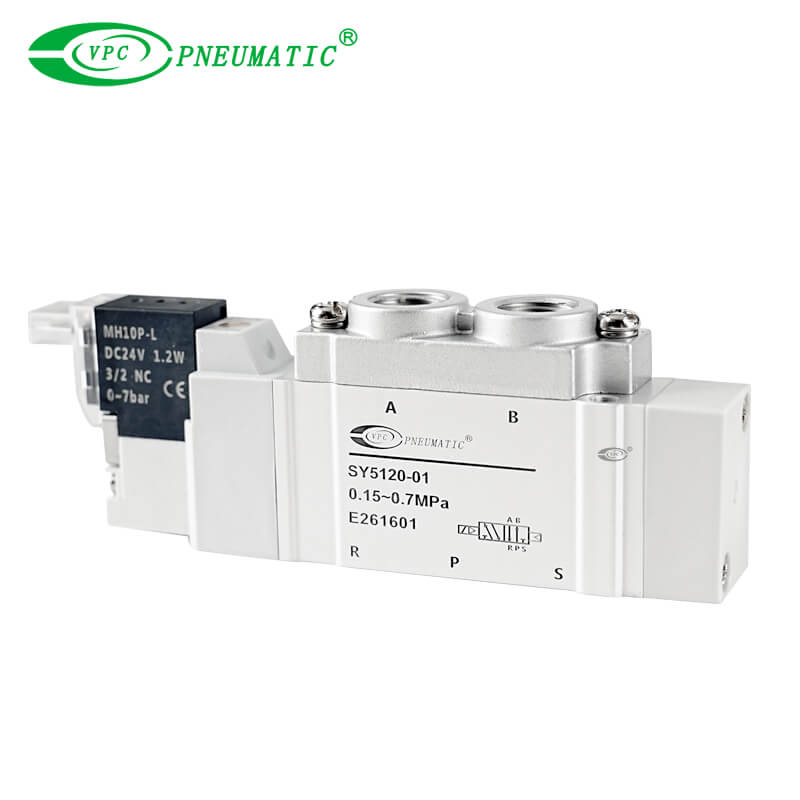

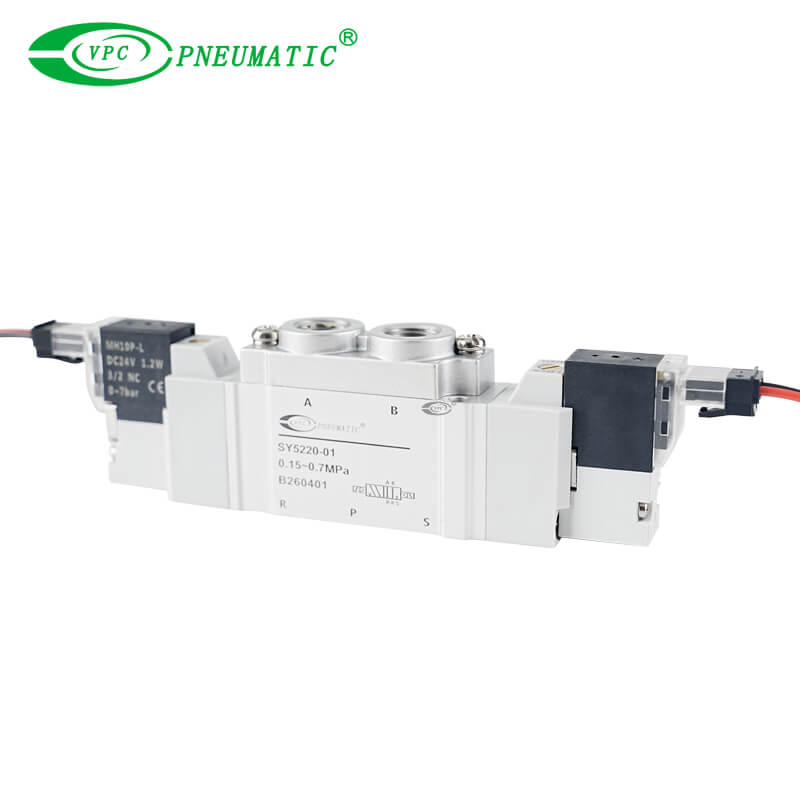

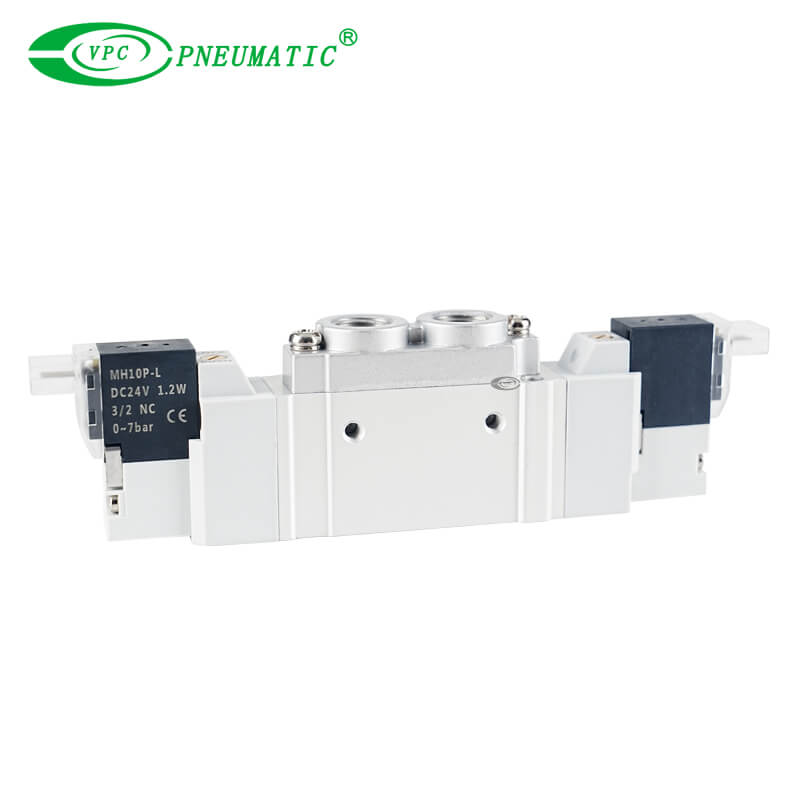

| Модель | SY3120 | SY3220 | SY3320 | SY5120 | SY5220 | SY5320 |
| SY3420 | SY5420 | |||||
| SY3520 | SY5520 | |||||
| Рабочая среда | Чистый воздух | |||||
| Рабочее давление | От 0,15 до 0,7 МПа | от 0,1 до 0,7 МПа | от 0,2 до 0,7 МПа | От 0,15 до 0,7 МПа | от 0,1 до 0,7 МПа | от 0,2 до 0,7 МПа |
| Рабочая температура | -10 до 60 ℃ | |||||
| Максимальная рабочая частота | 10 Гц | 10 Гц | 10 Гц | 3 Гц | 5 Гц | 3 Гц |
| Время отклика | <12 мс | <12 мс | <15 мс | <19 мс | <19 мс | <32 мс |
| Выхлопной путь | Централизованный выхлоп | |||||
| Смазка | Не обязательно | |||||
| Тип установки | Бесплатно | |||||
| Устойчивость к ударам/вибрации | 150/30м/с² | |||||
| Защитный класс | IP65 | |||||
| Размер соединения | M5 | 1/8 ' | ||||
Основные измерения
FAQ
Вопрос 1. Что такое 5/2-распределитель?
Распределитель 5/2 имеет пять каналов и два положения переключателя. Он особенно подходит для управления цилиндрами двойного действия. На рисунке ниже показано условное обозначение такого клапана, управляемого с одной стороны с помощью электромагнита с пружинным возвратом.
В2. Как работает 5-линейный электромагнитный клапан?
5/2-ходовой - это пятиходовой двухпозиционный клапан, который подает жидкость или воздух на один конец устройства двойного действия, а также обеспечивает выпуск воздуха на другом конце. Нулевой перепад давления — это электромагнитные клапаны, которые могут работать при нулевом давлении напора (для работы не требуется перепад давления на клапане).
Вопрос 3. Что означают цифры на клапане 5/2?
5/2-ходовой пневматический клапан имеет пять соединительных портов и два состояния. Он имеет один порт давления (P,1), два порта (A,2) и (B,4), которые подключаются к устройству, которым необходимо управлять, и два выпускных порта (EA,3) и (EB,5).
Вопрос 4. В чем разница между 3/2-ходовым и 5/2-ходовым электромагнитным клапаном?
Первый имеет 2 положения: 1 впускное, 1 выпускное и 1 выпускное, а второй имеет 2 положения: 2 выпускных, 2 выпускных и 1 впускное. Кнопки и обратные клапаны являются основным применением 5/2.
