Коаксиальные клапанные блоки высокого давления VMK 25, 100 бар

Коаксиальный клапанный блок серии VMK объединяет несколько коаксиальных клапанов на компактной опорной плите, позволяя одному насосу высокого давления управлять несколькими линиями подачи охлаждающей жидкости или смазки. Прямоточный путь потока обеспечивает низкие потери давления, а конструкция без диафрагмы со сбалансированным давлением обеспечивает надежное переключение в загрязненных смазочно-охлаждающих жидкостях.
Модульная компоновка уменьшает количество трубопроводов и точек утечек, обеспечивая быстрое и повторяемое срабатывание многостанционных систем подачи охлаждающей жидкости и промывки с ЧПУ в ограниченном пространстве для установки.

Модель:
VMK 20x25
Марка продукта:
VPC Pneumatic

Тип модуля:	2/2 пути внешне управляемого клапана
Тип клапана:	3/2 способ внутреннего направляющего клапана
Диапазон давления:	от 0 до 100 бар
отверстие:	DN от 20 до 25 мм
Позиции коллектора:	от 2 до 4 Настраиваемый
штат:



Запрос цены Добавить в корзину

Описание продукта

■ Функция продукта

1. Надежность в условиях высокого давления и загрязненных сред

·Дизайн без мембраны, защита от засорения
·Золотник со сбалансированным давлением уменьшает прилипание
·Длительный срок службы уплотнения, меньшее время простоя

2. Быстрое и стабильное переключение

·Золотник с легкой нагрузкой для быстрого срабатывания
·Стабильный отклик при высокочастотных циклах

3. Высокий расход, низкие потери давления.

·Прямой коаксиальный путь потока
·Более высокий расход, чем у тарельчатых/мембранных клапанов того же размера

4. Вариант модульного коллектора

·Объединяет 2–4 клапана в одном коллекторе
·Один насос управляет несколькими выходами; компактный и простой в обслуживании

5. Широкая совместимость со СМИ

·СОЖ на водной/масляной основе
·Эмульсии, смазки, жидкости средней вязкости

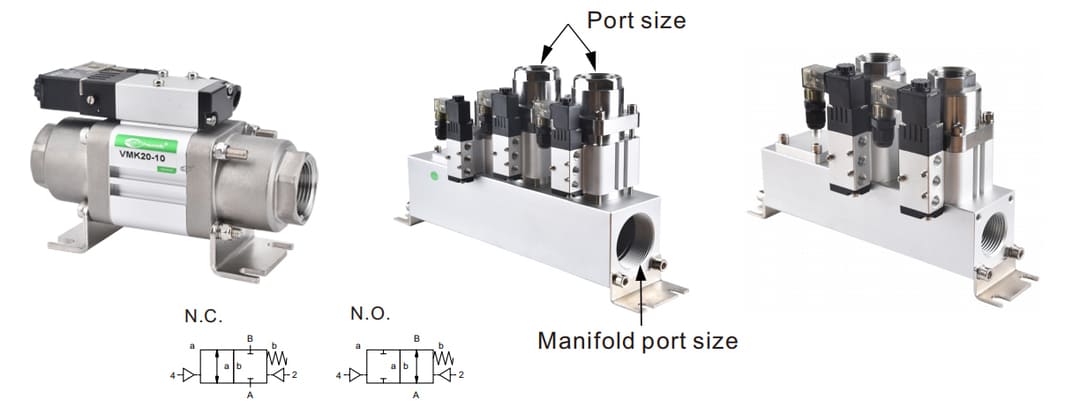

■ Символ

Пневматический коаксиальный клапан

коаксиальные клапаны

Спецификации продукта

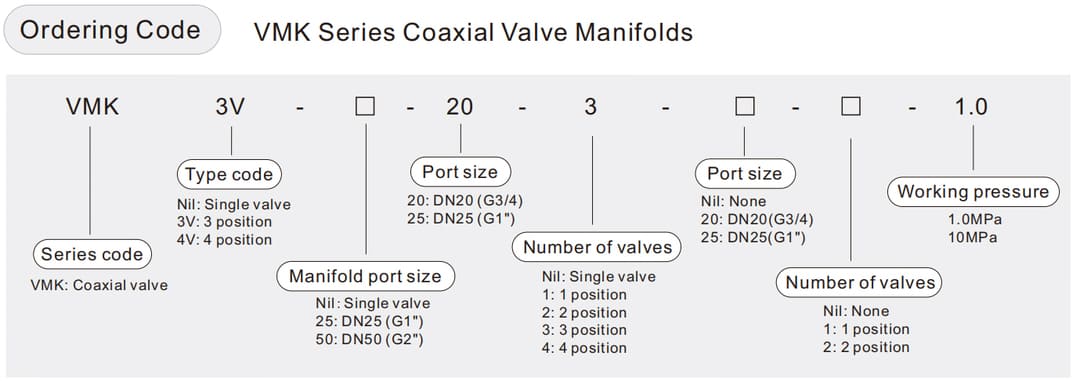

Модель	ВМК, ВМК3В, ВМК4В
Рабочая среда	Жидкость
Тип управления	Нормальный закрытый / нормальный открытый
Рабочее давление	Низкое давление: от 0 до 1,0 МПа, Высокое давление: от 0 до 10 МПа.
Рабочая температура	-20 до 160 ℃
Время переключения	От 50 до 3000 мс
Приведение	Стандартный пилотный соленоидный клапан
Корпус клапана	Алюминий или нержавеющая сталь
Корпус модуля	Алюминиевая или нержавеющая сталь
Уплотнения материалы	ГНБР/ТПУ/ПТФЭ
Внутренняя защита	IP 65
Рейтинг подачи под напряжением	Эд 100%
Значение кВ (A → B)	от 8,8 до 13,3 м ³/ч

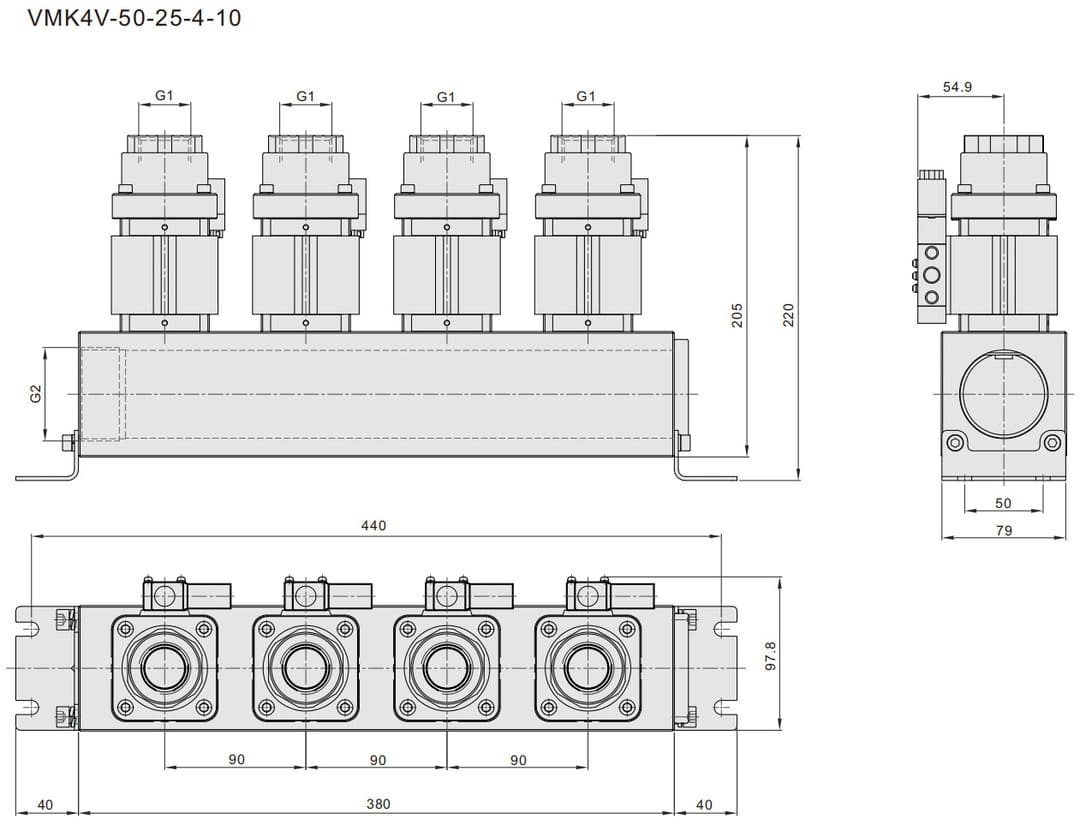

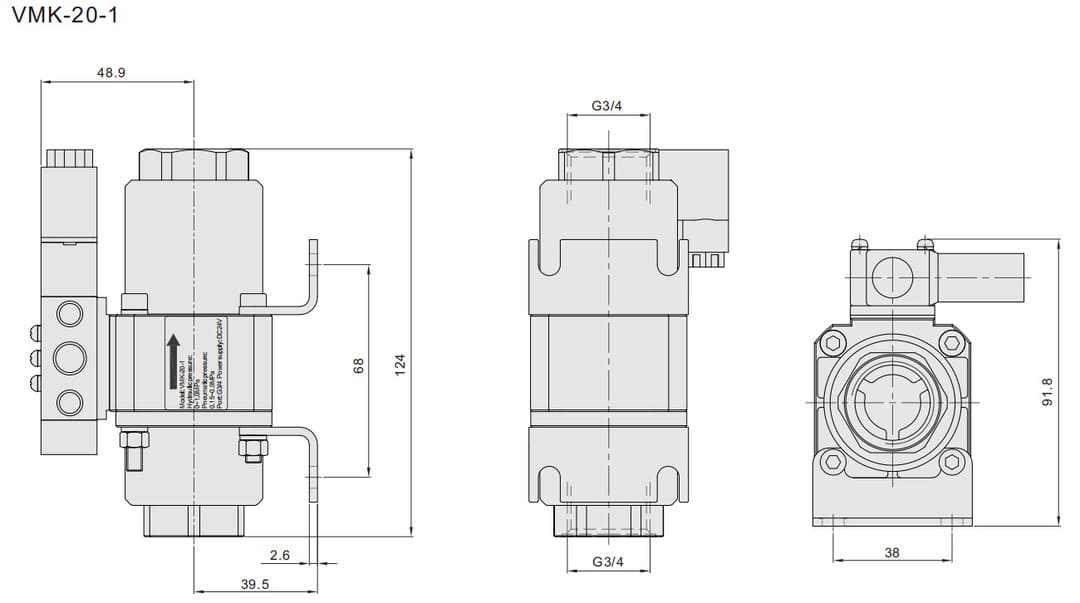

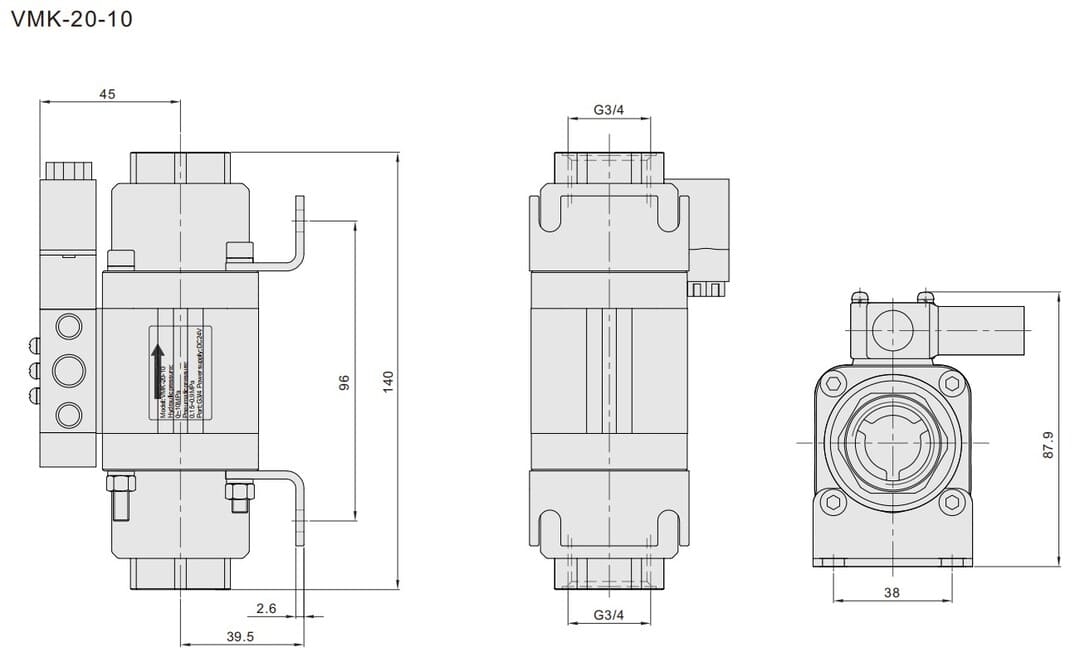

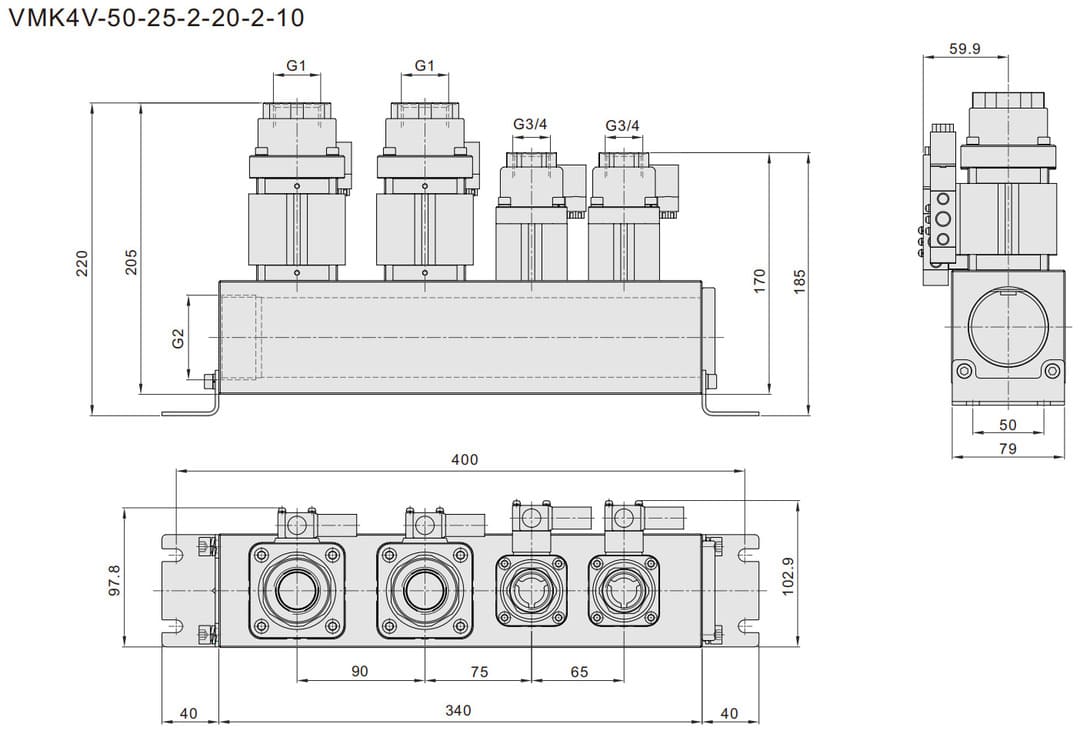

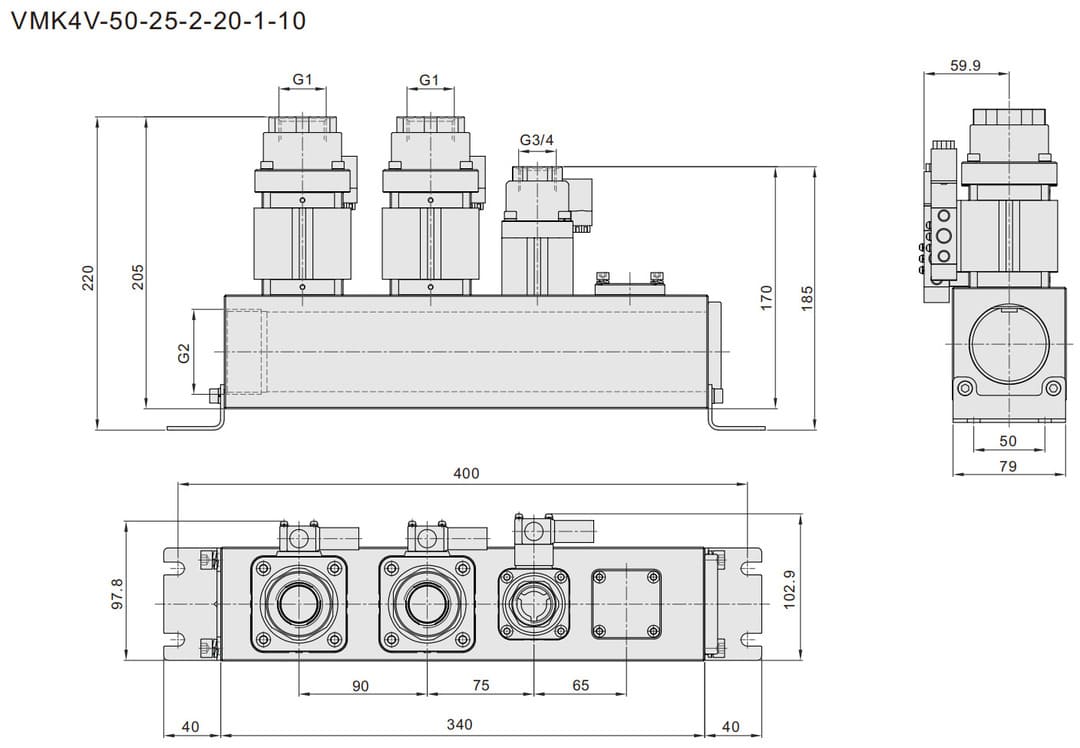

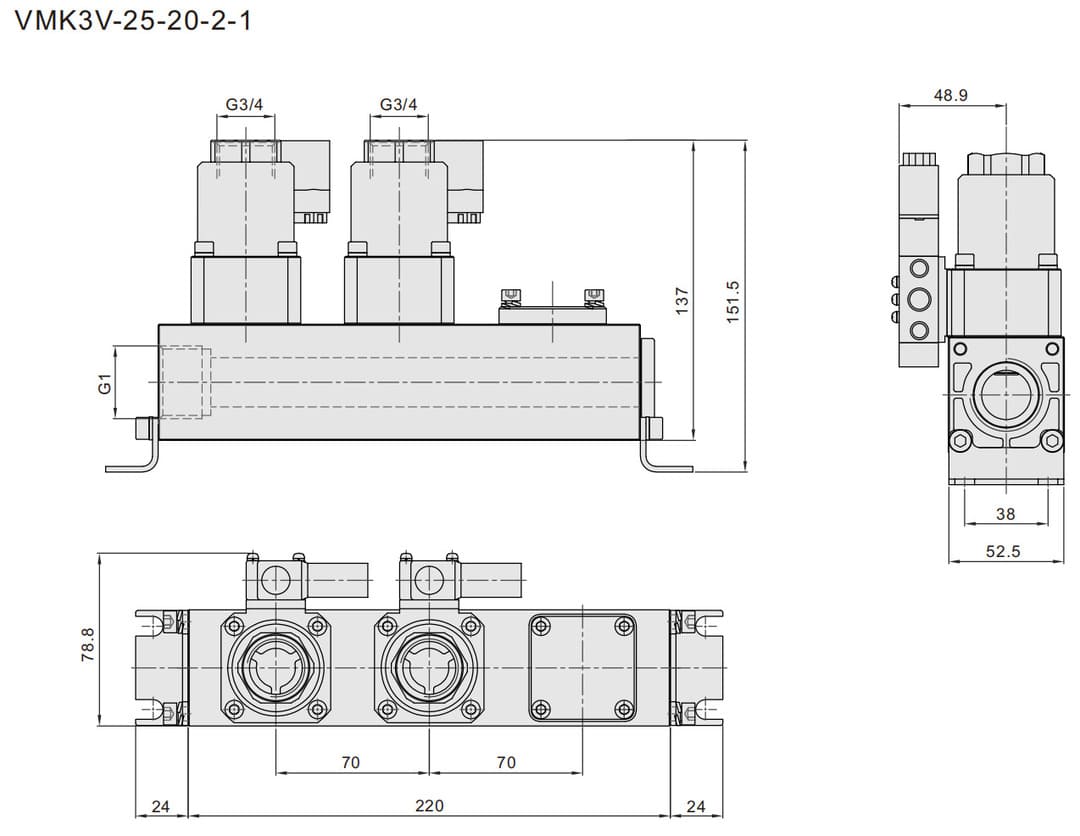

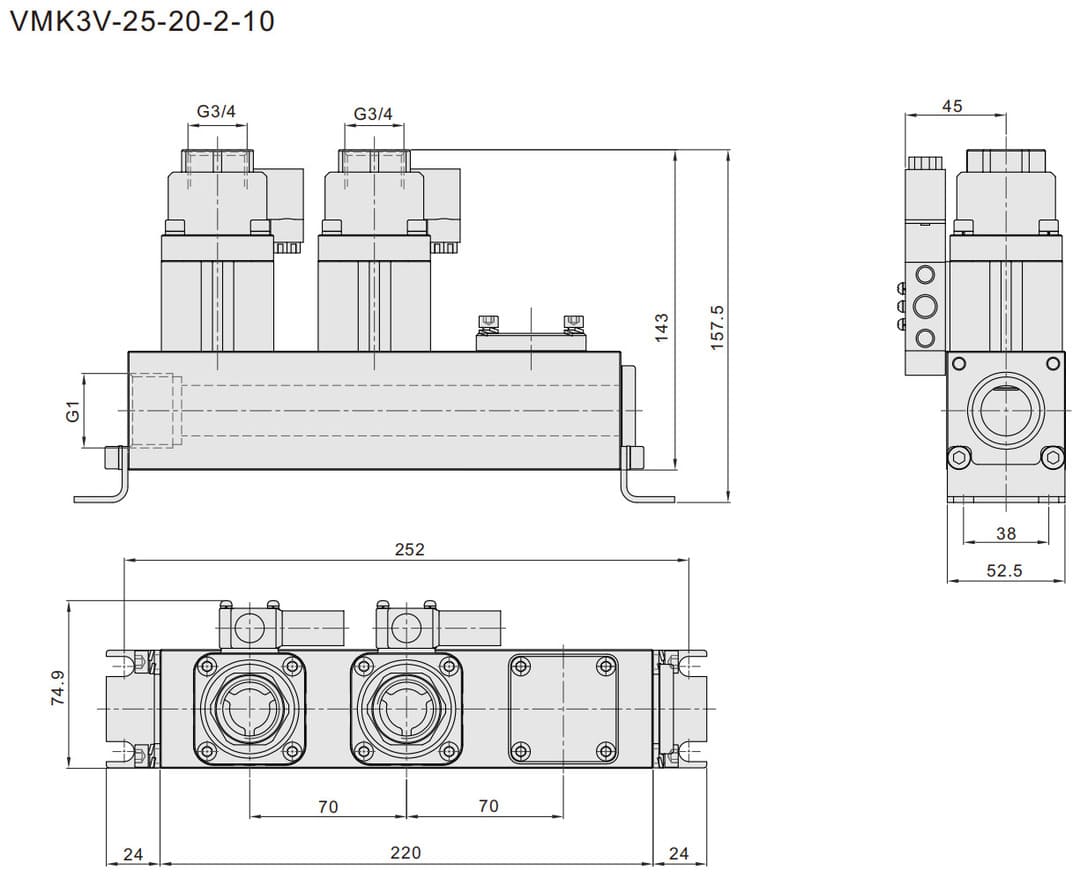

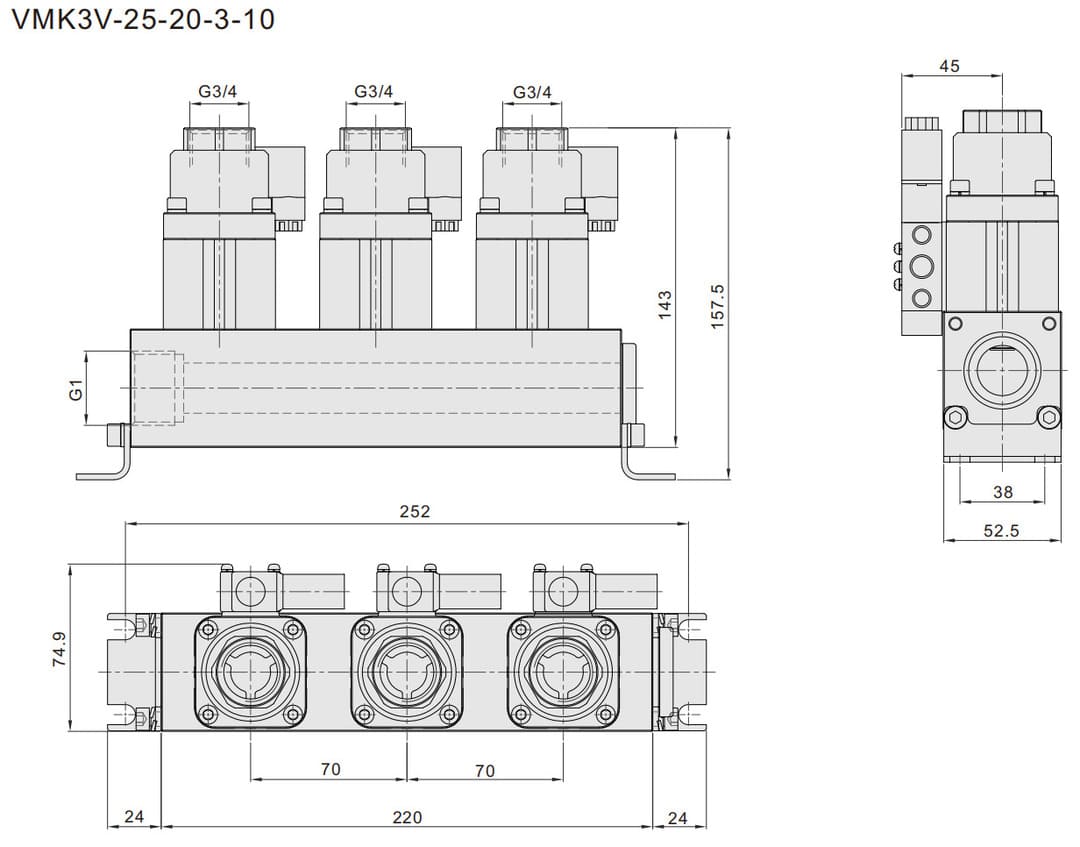

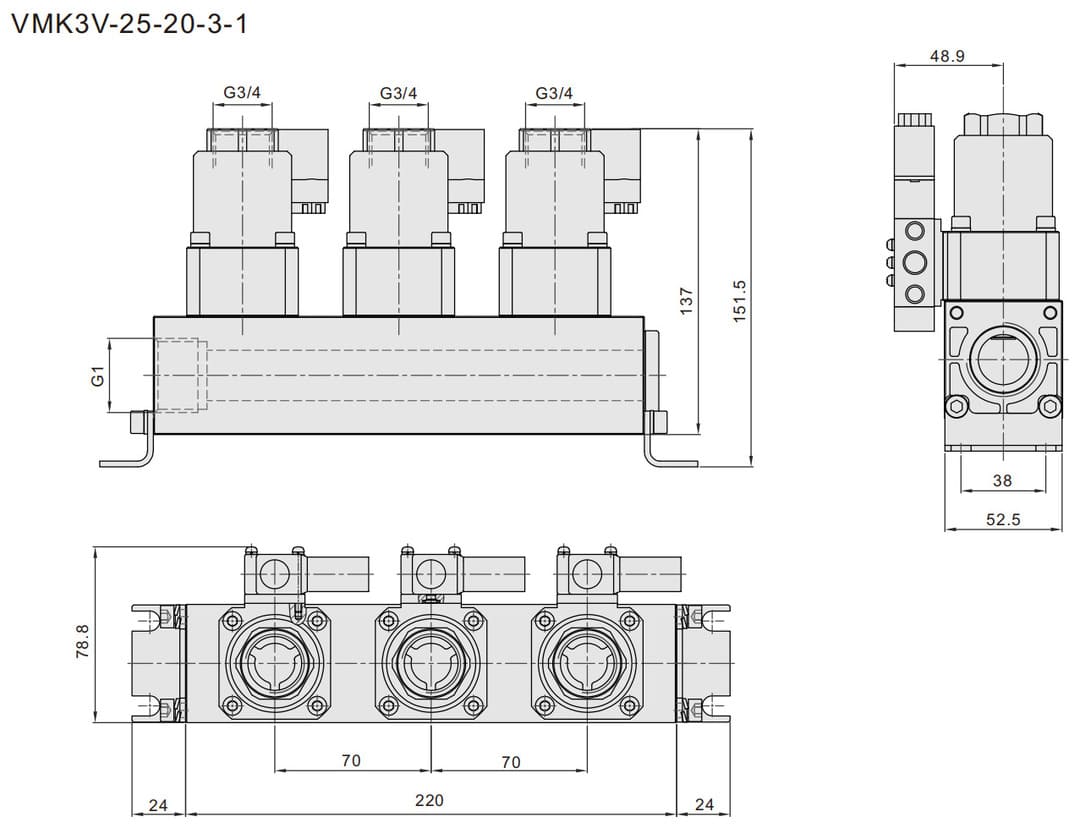

Основные измерения

■ Основные измерения
