| Материал тела: | |
|---|---|
| Заседание: | |
| Диапазон инсульта: | |
| Качественная гарантия: | |

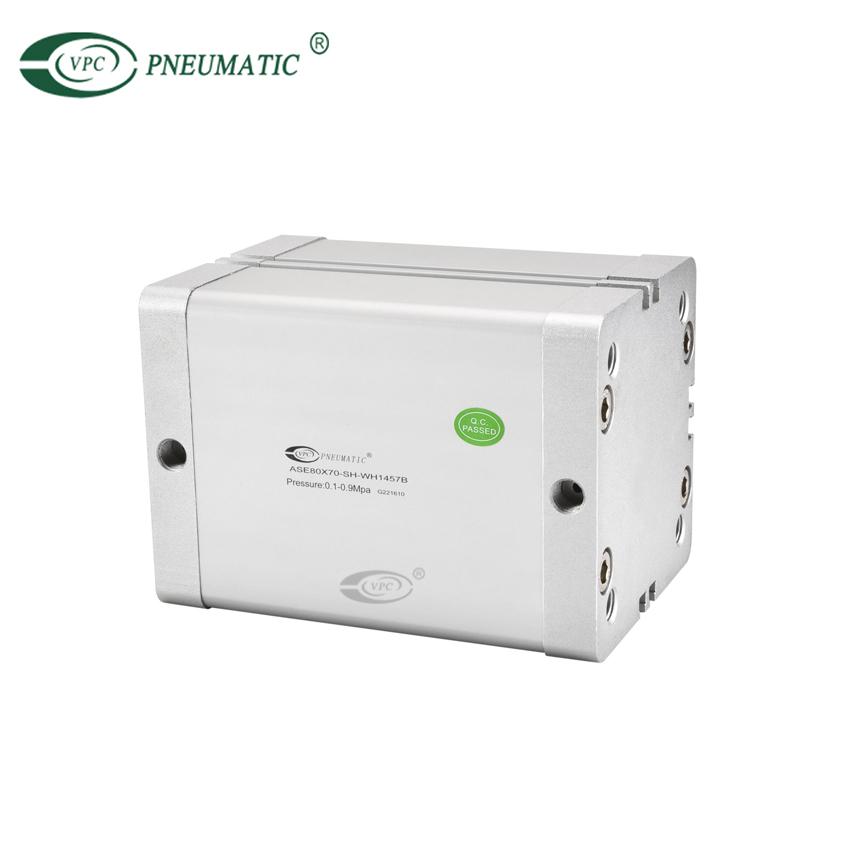

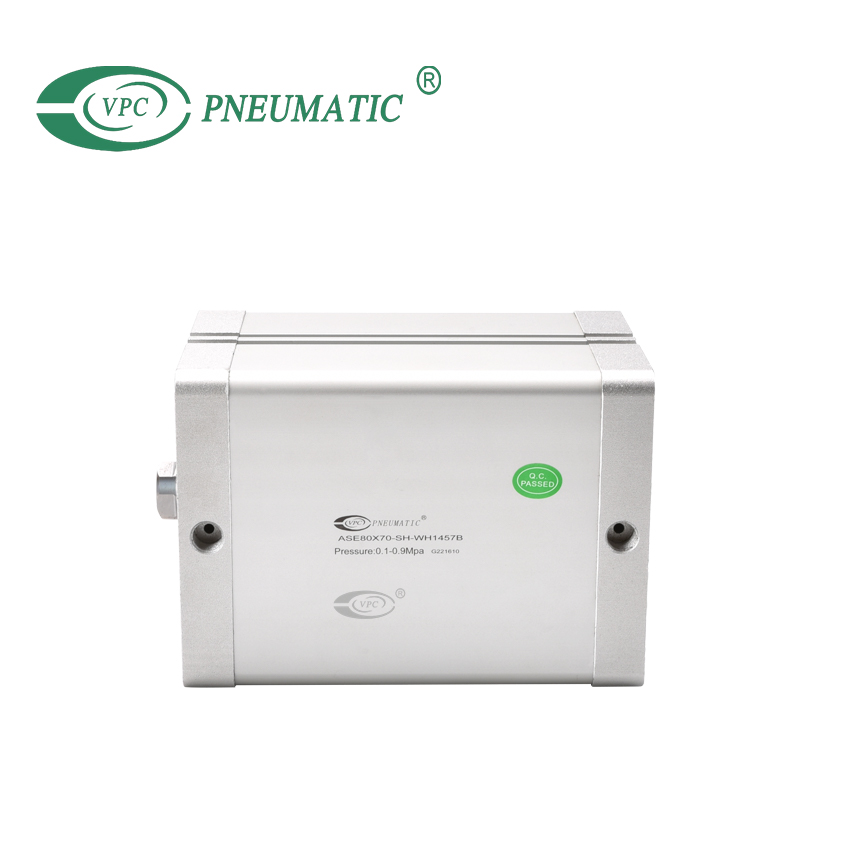

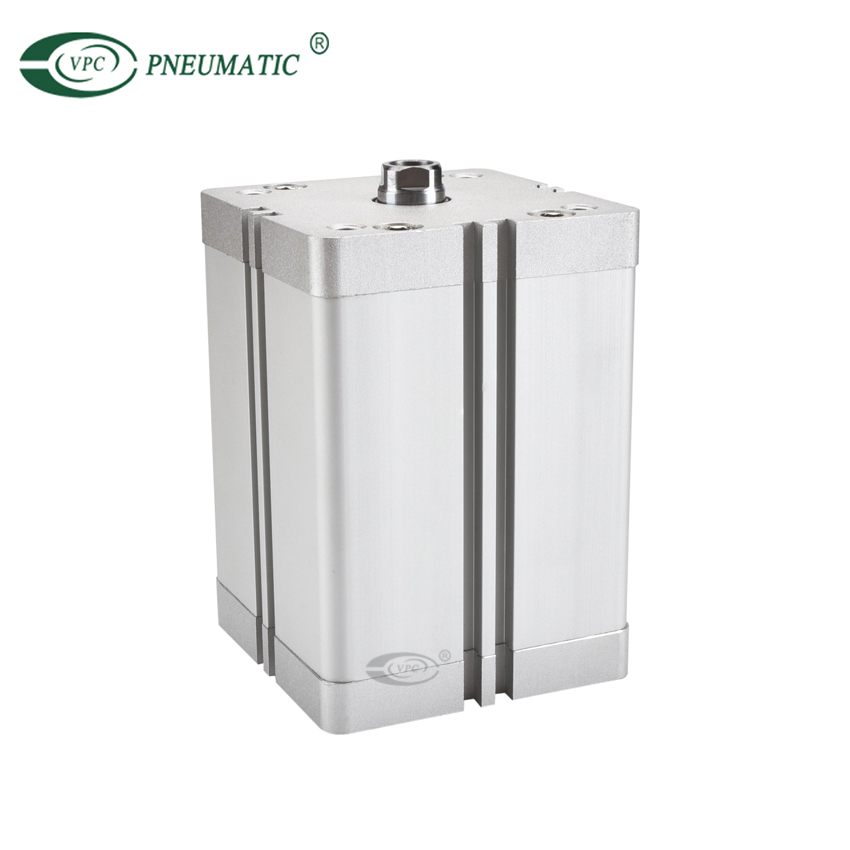

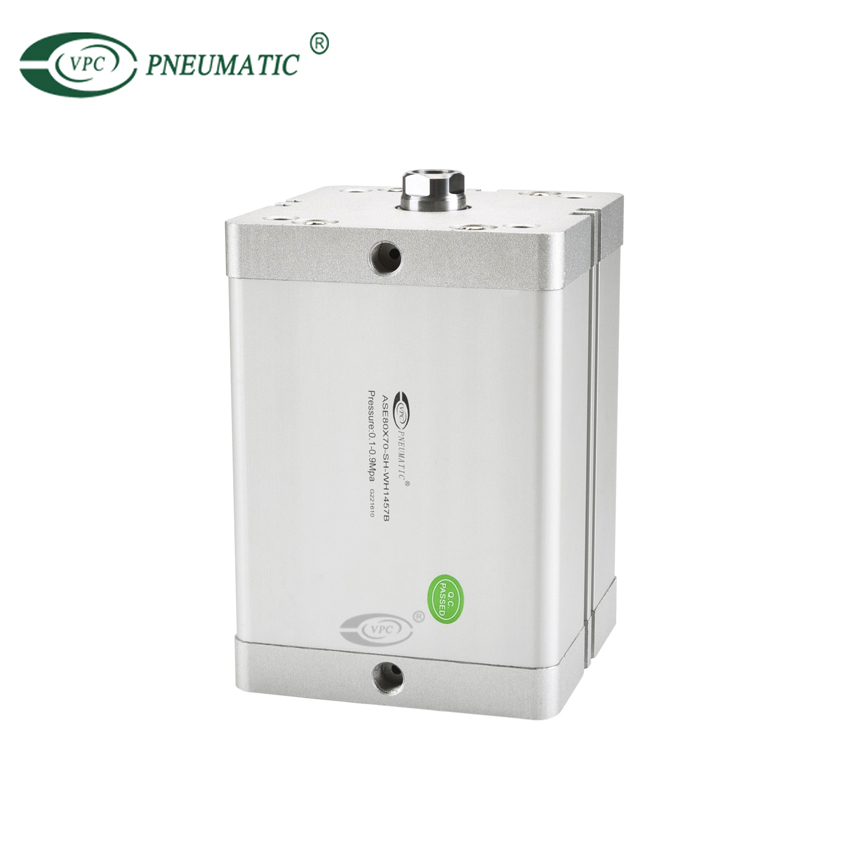

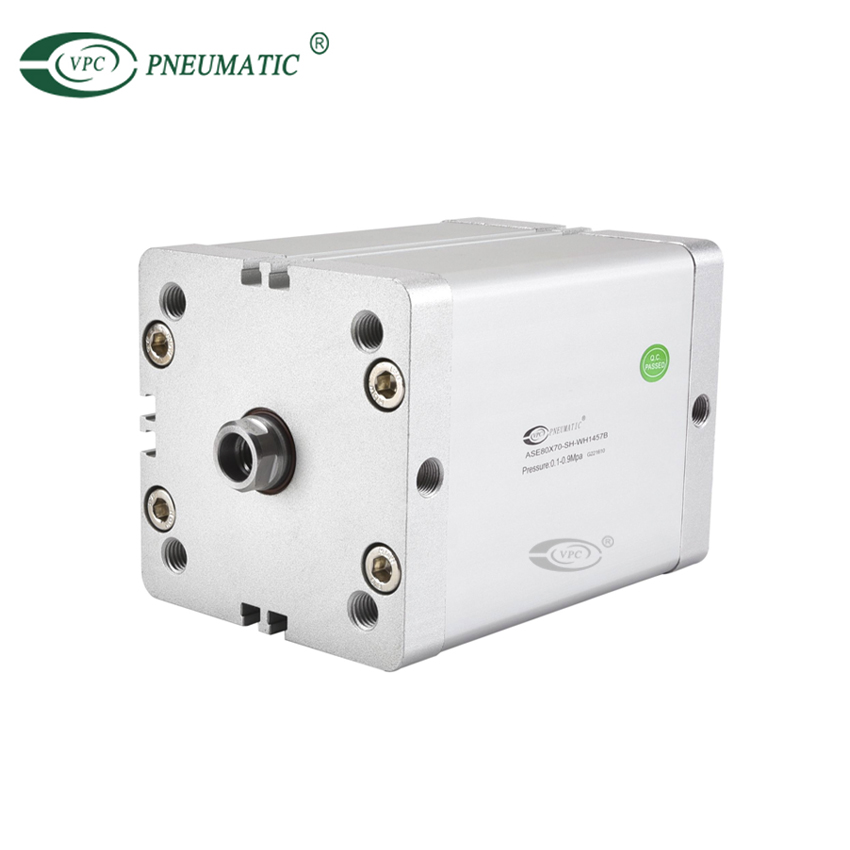

Описание продукта
1. В соответствии с ISO21287 стандарт, монтажный размер является модным.
2. Корпус цилиндра соединяется с резьбой передней и задней крышки, обеспечивая высокую прочность и удобство обслуживания.
3. Внутренний диаметр корпуса обрабатывается прокаткой с последующим твердым анодированием, что обеспечивает превосходную стойкость к истиранию и долговечность.
4. Уплотнение поршня имеет гетерогенную двустороннюю структуру уплотнения. Он имеет компактные размеры и функцию резервирования масла.
5. Компактная конструкция позволяет эффективно сэкономить пятьдесят процентов места при установке. Стандартный цилиндр ISO15552.
6. Вокруг корпуса цилиндра имеются пазы для магнитных переключателей, что удобно для установки индукционного переключателя.
7. Имеется бампер, способный эффективно поглощать избыточную энергию.
8. Установка аксессуары с различными спецификациями не является обязательным.
※Стандартная тема здесь пуста.
Технические характеристики продукта
| Отверстие (мм) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 |
| Рабочая среда | Чистый воздух (фильтрация 40 мкм) | ||||||||||
| Тип актерского мастерства | Двойное действие | ||||||||||
| Одностороннего действия – Толкающего типа, Одностороннего действия – Тягового типа | |||||||||||
| Давление | Двойного действия: от 0,1 до 1,0 МПа (от 14 до 145 фунтов на квадратный дюйм) | ||||||||||
| Одностороннего действия: от 0,2 до 1,0 МПа (от 28 до 145 фунтов на квадратный дюйм) | |||||||||||
| Гарантированное давление | 1,5 МПа (215 фунтов на квадратный дюйм) | ||||||||||
| Диапазон скоростей | Двойного действия: от 30 до 500 мм/с. Одностороннего действия: от 50 до 500 мм/с. | ||||||||||
| Толерантность к инсульту | Ход≤100+1,0 Инсульт>100+1,5 | ||||||||||
| Тип подушки | Бампер | ||||||||||
| Размер порта | М5Х0,8 | Г1/8 | Г1/4 | ||||||||
| Размер отверстия (мм) | Стандартный ход (мм) | Макс. стандартный ход | ||
| Общий тип | Двойное действие | 12 | 5 10 15 20 25 30 35 40 45 50 | 50 |
| 16 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 | 75 | ||
| 20 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 | 100 | ||
| 25 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 110 120 125 150 | 150 | ||
| 32 40 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 110 120 125 150 160 175 200 | 200 | ||
| 50 63 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 110 120 125 150 160 175 200 225 250 | 250 | ||
| 80 100 125 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 110 120 125 150 160 175 200 225 250 275 300 | 300 | ||
| Одностороннего действия | 12 | 5 10 | 10 | |
| 16~100 | 5 10 15 20 25 | 25 | ||
| Невращающееся ярмо | Двойное действие | 12 | 5 10 15 20 25 30 35 40 45 50 | 50 |
| 16 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 | 75 | ||
| 20 25 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 | 100 | ||
| 32 40 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 | 100 | ||
| 50 63 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 | 100 | ||
| 80 100 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 | 100 | ||
Основные размеры
Часто задаваемые вопросы о продукте
Вопрос 1: Как мне увеличить давление в пневматическом цилиндре?
Ответ: Другой способ увеличить или уменьшить силы, создаваемые цилиндром, — это выбрать цилиндр с более значительным (Большая сила) или меньшим (Меньшая сила) диаметром. Помните: чем больше диаметр, тем больше площадь поверхности поршня и тем больше давление.
В2: Как вы регулируете скорость воздушного цилиндра?
Ответ: Когда поршень цилиндра выдвигается, воздух за ним сжимается, поскольку воздух не может легко выйти. Когда вы затягиваете винт регулирования потока, движение поршня замедляется, поскольку воздух еще больше ограничивается. Контролирует скорость цилиндра или ограничивает поток воздуха. Просто поверните игольчатый клапан, чтобы отрегулировать скорость воздуха.
В3: Какую силу может производить пневматический цилиндр?
A: Теория силы воздушного цилиндра равна Н, например, диаметр отверстия 32 мм при рабочем давлении 0,1 МПа составляет 80,4 Н. Диаграмма получена на основе формулы расчета теоретической силы только для справки.
◆ калькулятор силы пневматического цилиндра
В4: вы продаете комплекты для ремонта пневматических цилиндров?
О: Да, мы продаем все типы комплектов для ремонта цилиндров и других аксессуаров. Пожалуйста, свяжитесь с нами, если они вам нужны.
