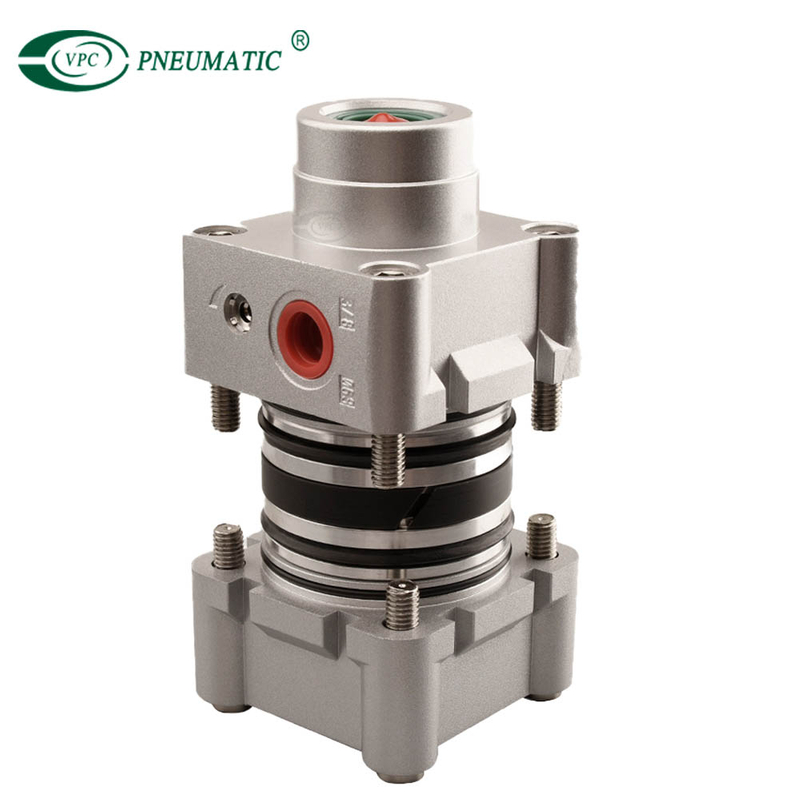

Ремонтные комплекты DNC
VPC Pneumatic
8412310090
материал: | |
---|---|
Заседание: | |
Диапазон инсульта: | |
Качественная гарантия: | |
штат: | |
Описание продукта
Серия ДНК ИСО 15552 (ИСО 16431) пневматические приводы используются для обеспечения прямолинейного линейного движения внутрь и наружу для различных применений.
1. Поршневое уплотнение состоит из двух односторонних уплотнений Y-образной формы, которые имеют компенсационную функцию, длительный срок службы и низкое пусковое давление.
2. Квадратная алюминиевая труба без тяги обладает хорошей коррозионной стойкостью.
3. Регулировка буфера цилиндра плавная и устойчивая.

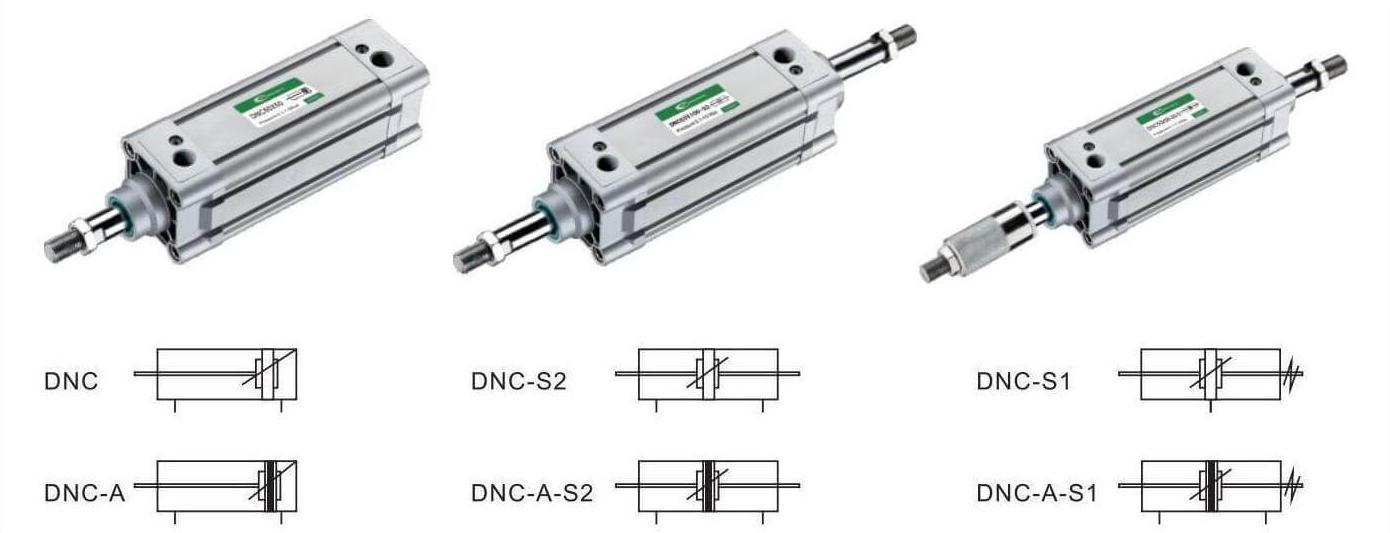

4. Доступны модели одностороннего действия (приводы с пружинным выдвижением или возвратной пружиной) и двойного действия с конфигурациями с одним или двумя стержнями, невращающиеся и прецизионные невращающиеся модели.
5. Цилиндры и аксессуары для установки с некоторыми характеристиками являются дополнительными.
характеристики продукта
Диаметр (мм) | 32 | 40 | 50 | 63 | 80 | 100 | 125 |
Тип актерского мастерства | Двойное действие | ||||||
Рабочая среда | Чистый воздух (фильтрация 40 мкм) | ||||||
Тип крепления | Серия DNC: базовый тип FA FB CA CB LB TC TC-M | ||||||
Серия DNC-S2: базовый тип FA ЛБ ТК ТК-М | |||||||
Диапазон рабочего давления | 0,1-1,0 МПа | ||||||
Гарантированное давление | 1,35 МПа | ||||||
Рабочая температура | 5-70℃ | ||||||
Диапазон скоростей | 50-800 мм/с | ||||||
Тип подушки | Регулируемая подушка | ||||||
Подушка хода | 24 мм | 32 мм | |||||
Размер порта | Г1/8 | Г1/4 | G3/8 | Г1/2 |

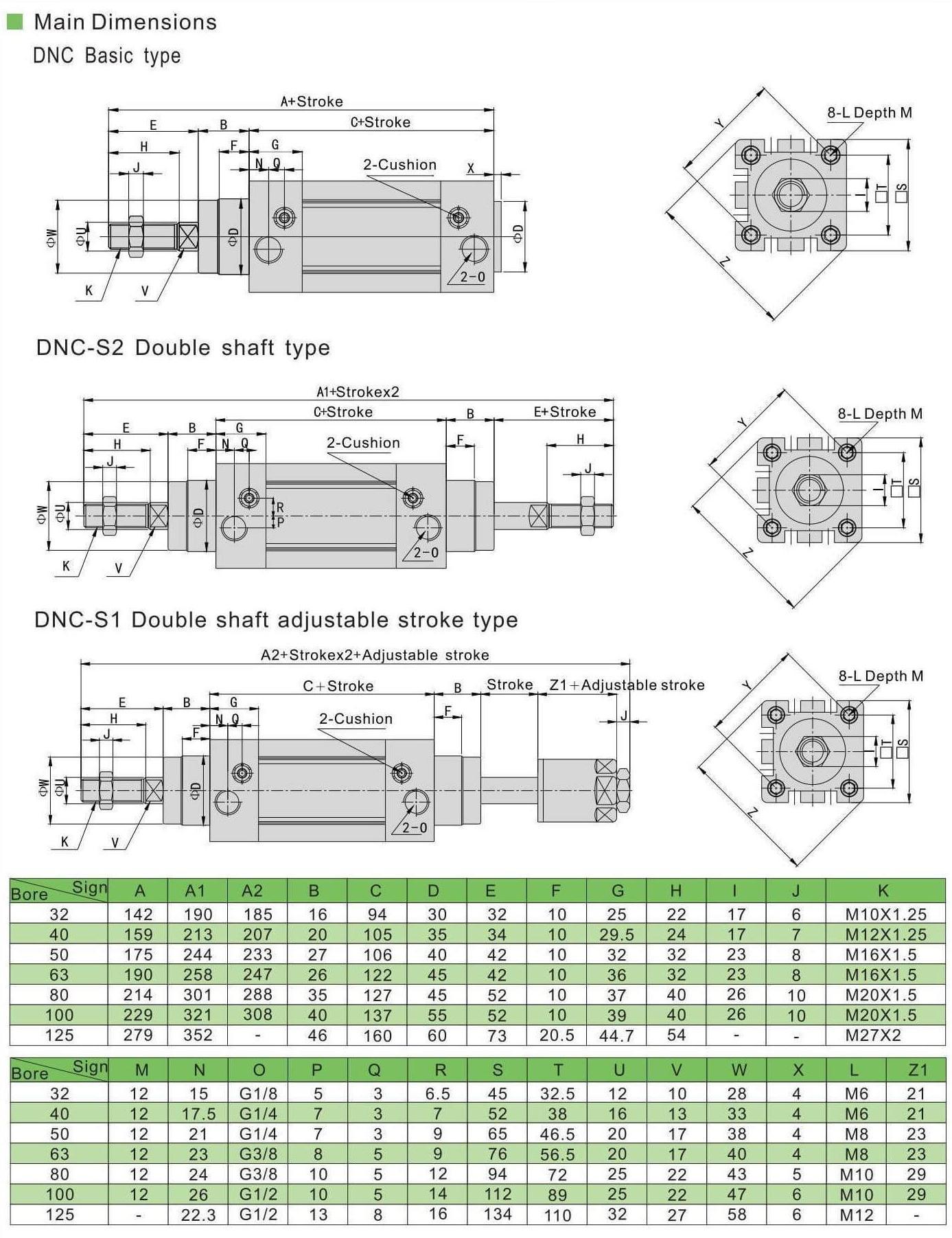

Основные размеры
Часто задаваемые вопросы о продукте
Вопрос 1. Что такое стандарт ISO для пневматический цилиндр?
Стандарт цилиндра ISO 6431 относится к размерам базового продукта и размеру цилиндра с применением креплений и аксессуаров.
В2.Что такое размер хода пневмоцилиндра?
Цилиндры доступны с диаметром цилиндра 32, 40, 50, 63, 80, 100 и 125 мм, с длиной хода от 10 до 100 мм.Цилиндры одностороннего действия с пружинным возвратом в направлении втягивания доступны с длиной хода до 80 мм.
Вопрос 3.Как повысить давление в пневмоцилиндре?
Другой способ увеличить или уменьшить силы, создаваемые цилиндром, — это выбрать цилиндр более значительного (Большая сила) или меньшего (Меньшая сила) диаметра.Помните: чем больше диаметр, тем больше площадь поверхности поршня и тем больше давление.
Вопрос 4.Как регулировать скорость пневмоцилиндра?
Когда поршень цилиндра выдвигается, воздух за ним сжимается, поскольку воздух не может легко выйти.Когда вы затягиваете винт регулировки потока, движение поршня замедляется, поскольку воздух еще больше ограничивается.Контролирует скорость цилиндра или ограничивает поток воздуха.Просто поверните игольчатый клапан, чтобы отрегулировать скорость воздуха.

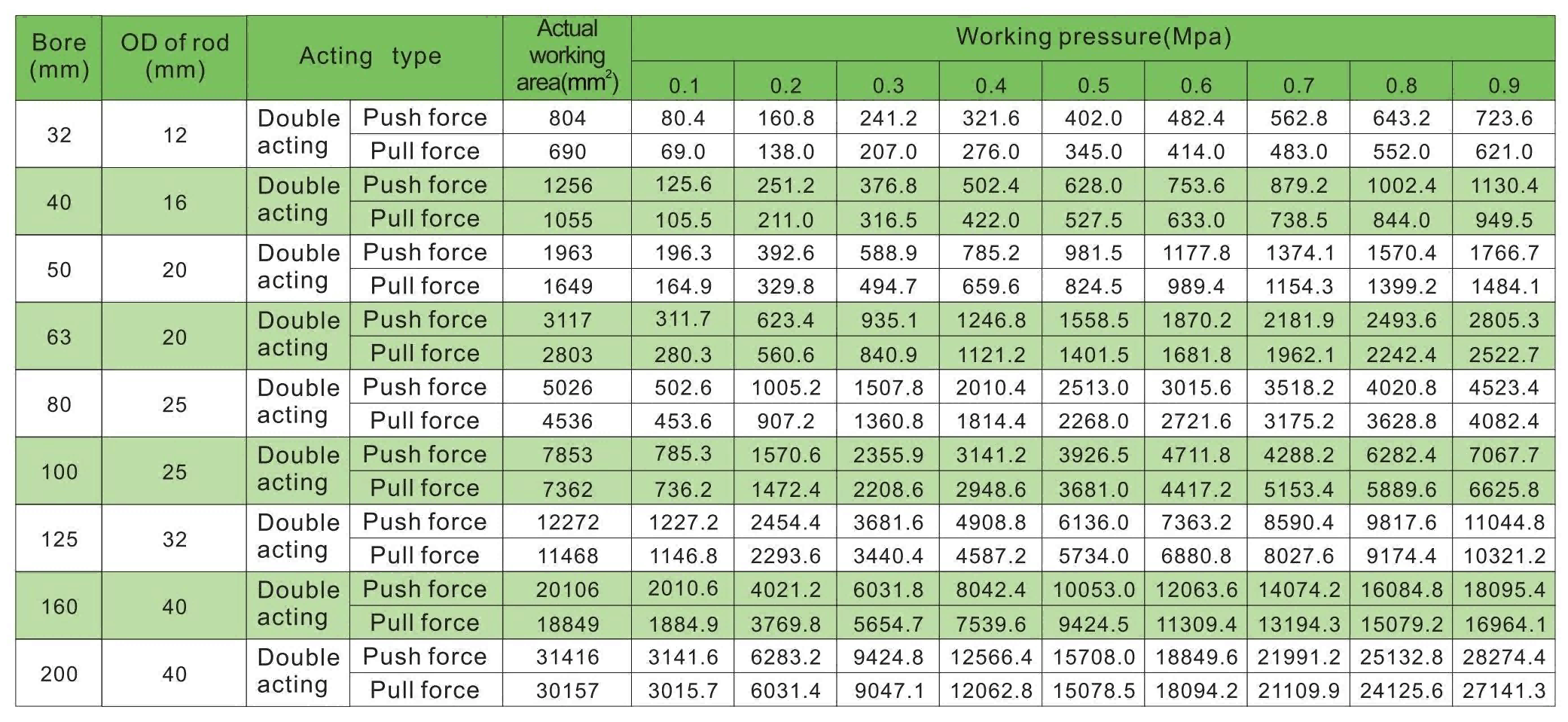

Вопрос 5. Как рассчитать силу пневматического цилиндра?
Используйте диаметр цилиндра (d) для расчета рабочей площади цилиндра (А), которая равна А = π × d²/4.
Определите рабочее давление (Р) внутри цилиндра.
Умножьте давление (Р) на площадь (А).Таким образом, вы рассчитываете силу толкания теории пневматических цилиндров (F), Ф = Р × А.
◆ калькулятор силы пневматического цилиндра
В6: Продаете ли вы комплекты для ремонта пневматических цилиндров?
Да, мы продаем все виды ремонтных комплектов цилиндров и других аксессуаров.Пожалуйста, свяжитесь с нами, если они вам нужны.
