ВЛ400-08
VPC Pneumatic
8421399000
Рабочая среда: | |
---|---|
Рабочая температура: | |
Диапазон регулировки давления: | |
Точность фильтра: | |
Материал чаши: | |
штат: | |
Описание продукта
* Прямой лубрикатор постоянной плотности добавляет регулируемое количество масла в сжатый воздух.Клапан поддерживает содержание масляного тумана пропорционально потоку сжатого масла.
* Падение давления происходит, когда поток воздуха через масляную чашу прицела доставляет масло из чаши к масляному индикатору прицела.Капля масла попадает в воздушный канал при распылении.
* Скорость капель масла регулируется с помощью регулировочного винта.Обычно достаточно от 1 до 12 капель на 1000 л воздуха.
Примечание

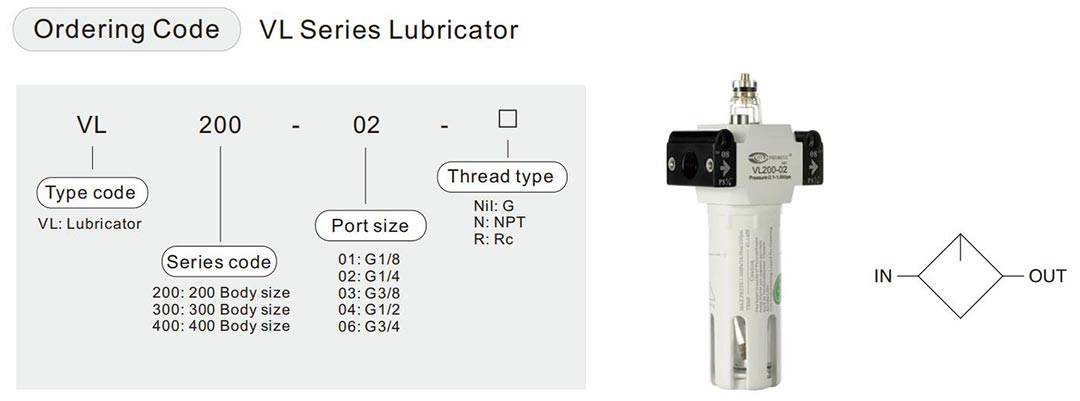

* Доступны резьбы G, PT и NPT.
характеристики продукта
Модель | ВЛ200-01 | ВЛ200-02 | ВЛ200-03 | ВЛ300-02 | ВЛ300-03 | ВЛ300-04 | ВЛ400-02 | ВЛ400-03 | ВЛ400-04 | ВЛ400-06 | |
Рабочая среда | Чистый воздух (фильтрация 40 мкм) | ||||||||||
Портовое отверстие | G1/8 | G1/4 | G3/8 | G1/4 | G3/8 | G1/2 | G1/4 | G3/8 | G1/2 | G3/4 | |
Точность фильтрации | 25 мкм или 5 мкм | ||||||||||
Испытательное давление | от 0,15 до 0,8 МПа (от 20 до 116 фунтов на квадратный дюйм)/от 0,15 до 1,2 МПа (от 20 до 174 фунтов на квадратный дюйм) | ||||||||||
Макс.Рабочее давление | 1,0 МПа (145 фунтов на квадратный дюйм)/1,6 МПа (230 фунтов на квадратный дюйм) | ||||||||||
Мин. рабочее давление | 0,8 МПа (116 фунтов на квадратный дюйм)/1,0 МПа (230 фунтов на квадратный дюйм) | ||||||||||
Рабочая температура | от 5 до 60 ℃ | ||||||||||
Емкость сливной чаши | 30сс | 100сс | 160сс | ||||||||
Рекомендовать смазку | ISO VG 32 или аналогичный |

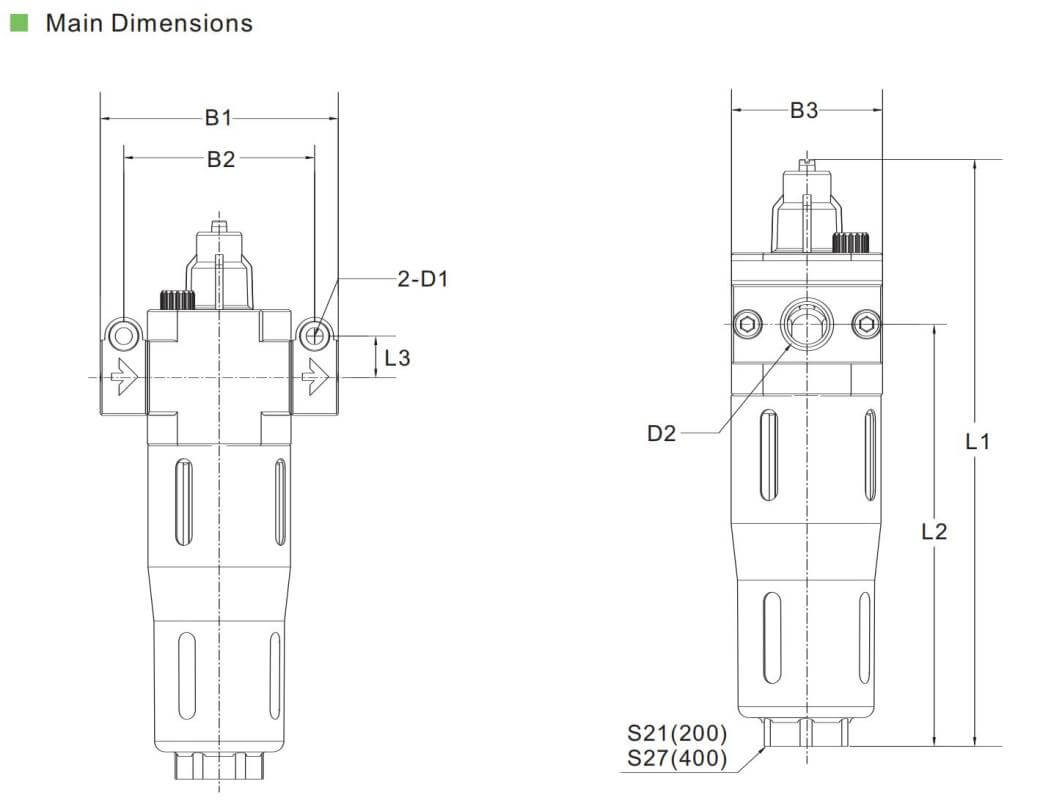

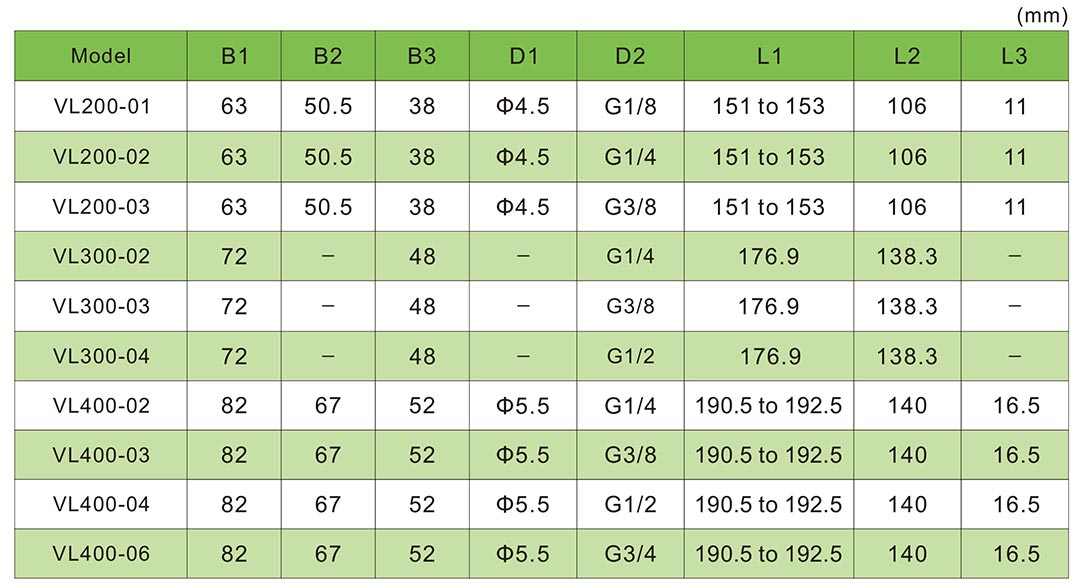

Основные размеры
Часто задаваемые вопросы о продукте
Q1.Что такое блок FRL?
Ан единица FRL состоит из фильтра (F), регулятора (R) и лубрикатора (L).Эти отдельные блоки могут быть объединены в один блок для обеспечения чистого воздуха в пневматической системе.Также возможно использование каждого компонента по отдельности.
Q2.Каково назначение пневматического лубрикатора?
Лубрикатор для пневматической системы обеспечивает смазку внутренних рабочих частей пневматических инструментов и компонентов, в том числе приводных цилиндров, клапанов и двигателей.Устройство впрыскивает поток масла в воздуховод, обеспечивая постоянную работу на оптимальном уровне.
Q3.Каковы примеры пневматического лубрикатора?
Воздушные лубрикаторы бывают двух типов: масляный туман и микротуман.Стандартные устройства представляют собой микротуман, поскольку он дает наилучшее распыление тумана.Установки масляного тумана используются только на направляющих станков, где требуется большое количество смазки.
Q4.Где вы размещаете воздушный лубрикатор в пневматической системе?
Установите лубрикатор так, чтобы воздух проходил от «IN» к «OUT», как отмечено на лубрикатор.Установка должна быть после фильтра и регулятора, но перед устройством для смазки (клапан, цилиндры, инструмент и т.д.).
Q5.Какое масло используется в пневматических лубрикаторах?
Заливка смазки. Для лубрикатора используйте турбинное масло ISO VG 32.Отключите подачу воздуха.Сначала снимите маслобак и залейте масло ниже максимального уровня.Потянув пробку вниз, поверните масляную камеру в любую сторону, чтобы снять ее.
Чтобы узнать больше о блоках FRL, свяжитесь с VPC!
