| Материал тела: | |
|---|---|
| Заседание: | |
| Диапазон инсульта: | |
| Качественная гарантия: | |

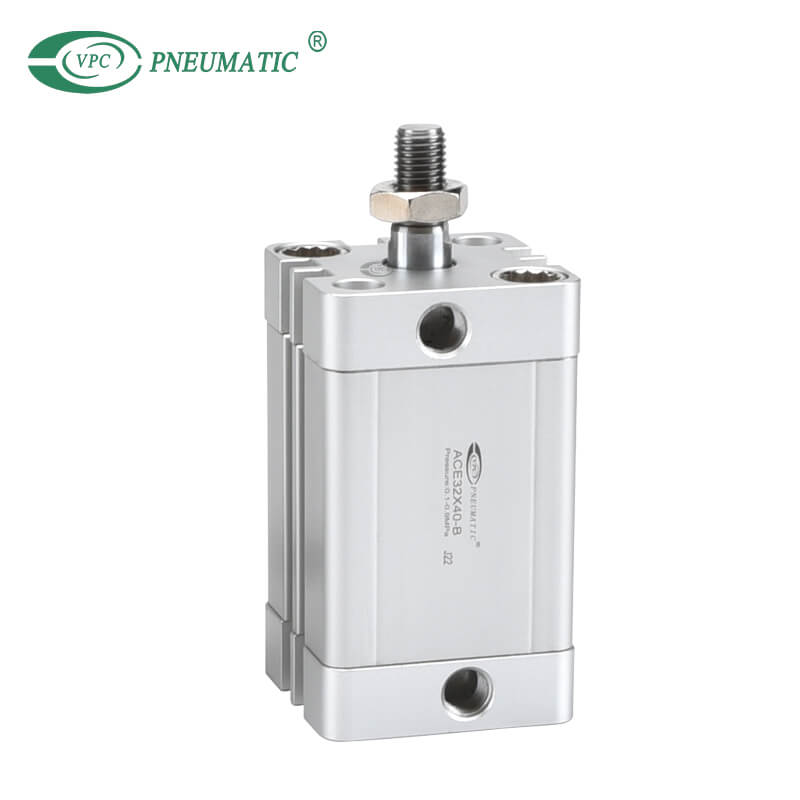

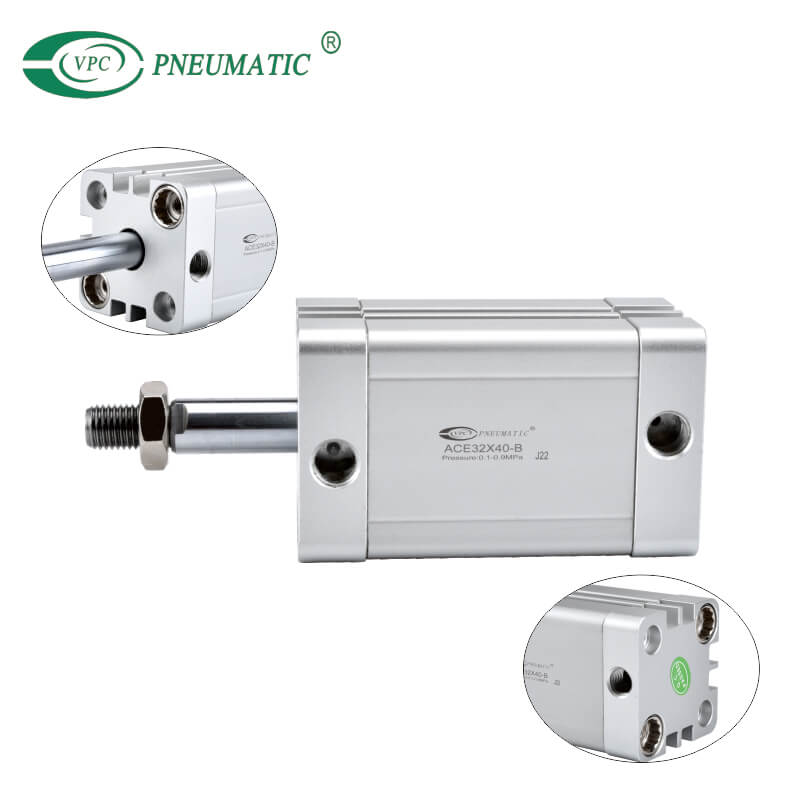

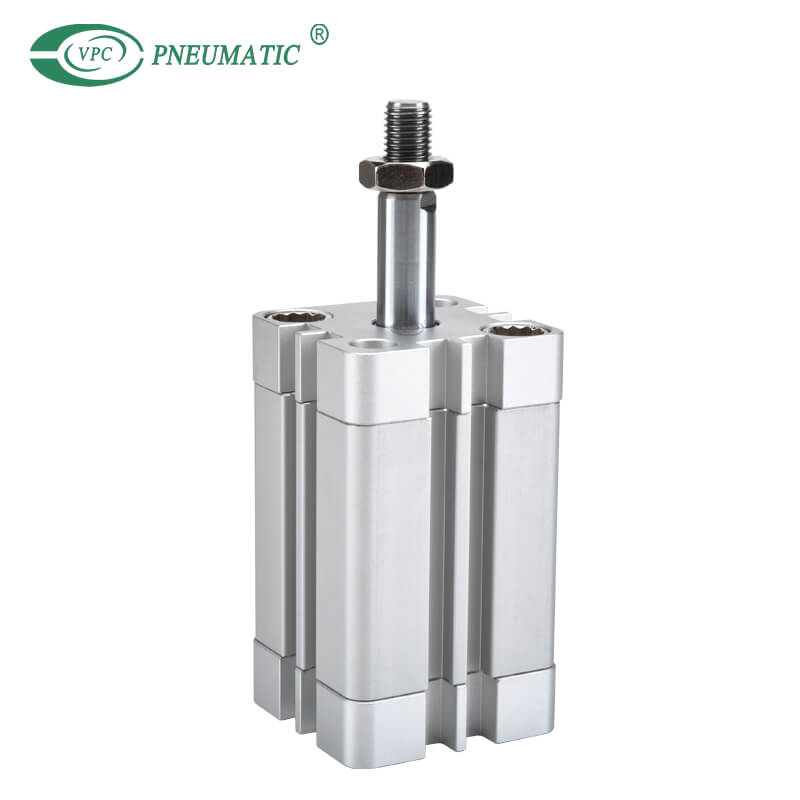

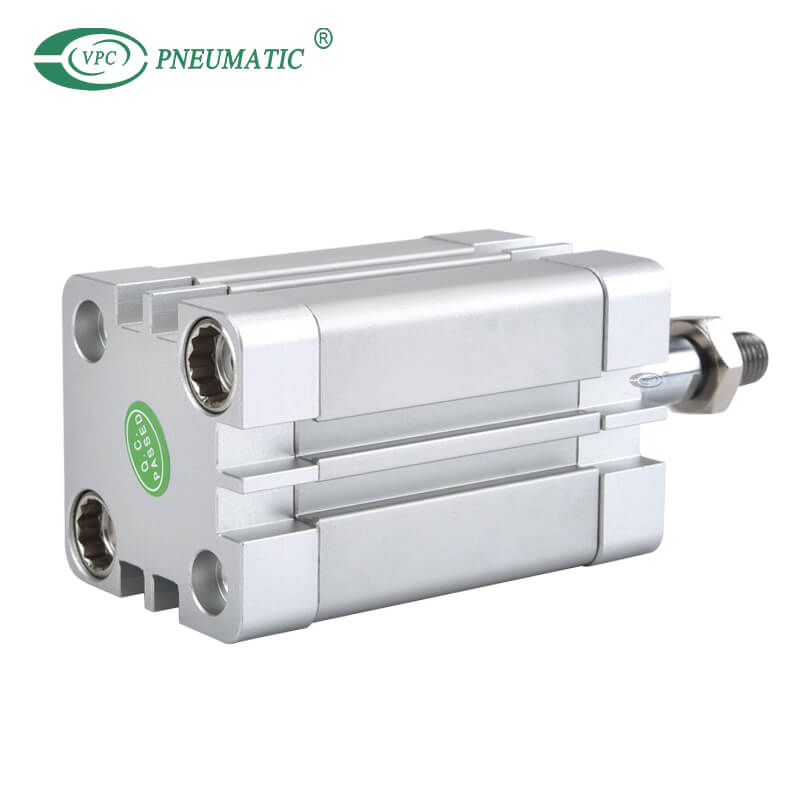

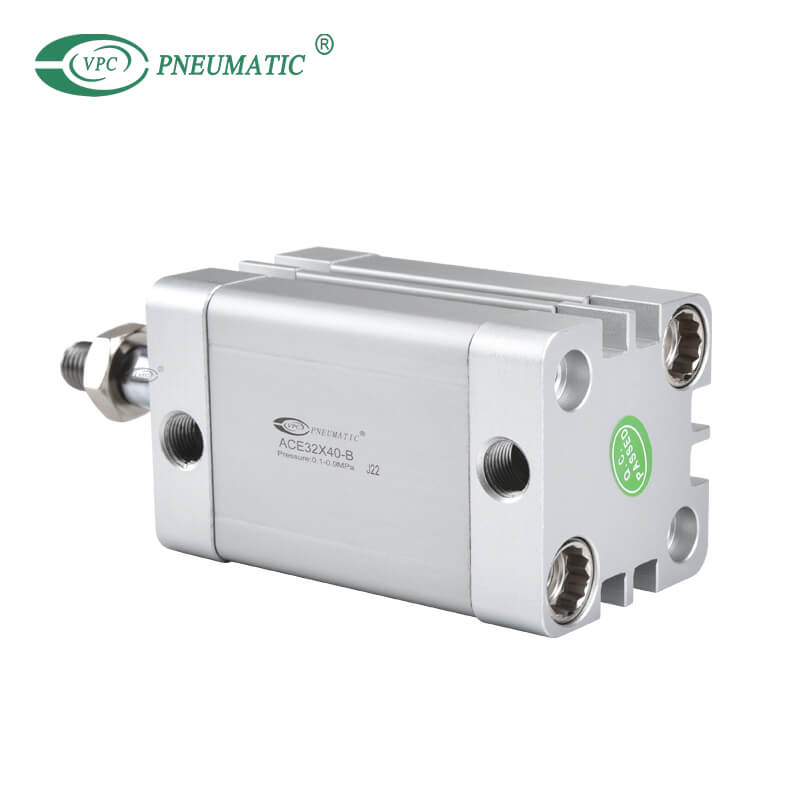

Описание продукта
1. В соответствии со стандартом ISO21287 , размер монтажа - Vogue.
2. Корпус цилиндра соединяется с нитями передней и задней крышки, образуя высокую прочность и удобное обслуживание.
3. Внутренний диаметр тела обрабатывается прокатом, за которым следует лечение твердого анодирования, образуя превосходную устойчивость к истиранию и долговечность.
4. Печать поршня принимает гетерогенную двустороннюю структуру печати. Он имеет компактное измерение и функцию резервирования нефти.
5. Компактная структура может эффективно сэкономить на пятьдесят процентах пространства установки со стандартным цилиндром ISO15552.
6. Существуют магнитные слоты переключателя вокруг корпуса цилиндра, который удобен для установки индуцированного переключателя.
7. Бампер доступен, и он может быть доступно поглощать родовую энергию.
8. Установка аксессуаров с различными спецификациями является необязательным.
Эйс ① 20② x 30③ S ④ B ⑤ □ ⑥ □ ⑦

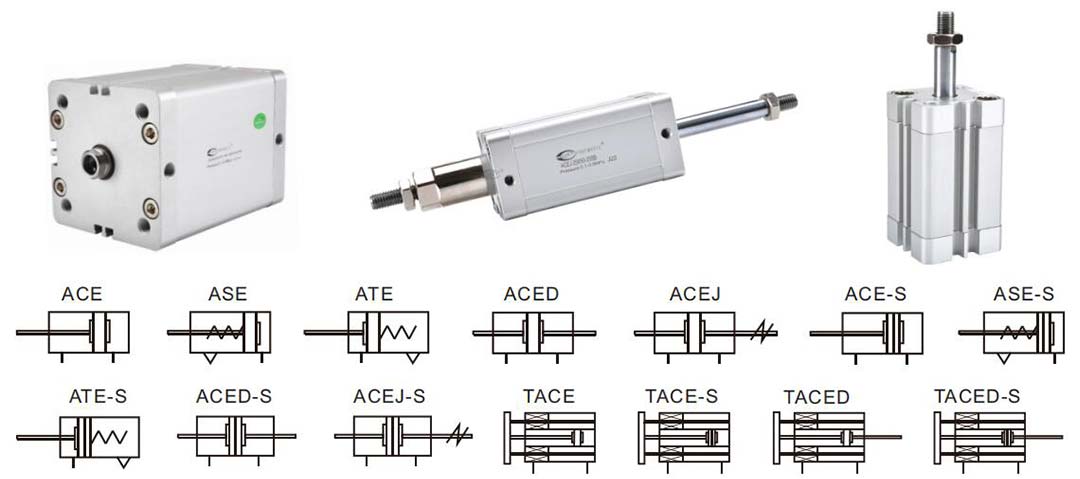

① Ace → Модель
| ТУЗ | Компактный цилиднер (двойная игра) |
| Ас | Компактный цилиднер (продление с одним действием пружины) |
| ЕЛ | Компактный цилиднер (возврат пружины с одним действием) |
| Поступил | Компактный цилиднер (двойной стержень) |
| ACEJ | Компактный цилиднер (регулируемый ход) |
| Тейс | Компактный цилиднер (двойное действие, не подходящее с ярмом) |
| Намеренный | Компактный цилиднер (двойной стержень, не доступающий с ягом) |
② 20 → Размер отверстия
| Модель | Размер отверстия |
| Ace/Aced/Acej | 12 16 20 25 32 40 50 63 80 100 125 |
| ASE/ate/tace/rated | 12 16 20 25 32 40 50 63 80 100 |
③ 20 → ход
Для получения подробной информации обратитесь к таблице инсульта
④ S → Магнит
| Пустой | Без магнита |
| S | С магнитом |
⑤ B → Тип стержня
| Модель | Тип стержня |
| Ace/aced/acej/ase/ate | Бланк: Женская нить |
| Б: мужская нить | |
| ТАСА/РАСКАЗАЛ | Нет |
⑥ □ → Тип стержня
| Модель | Монтажный тип |
| Вся модель | Бланк: нет аксессуаров |
ТУЗ Ас ЕЛ | FA: тип FA |
| FB: тип FB | |
| CA: тип CB | |
| CB: тип CB | |
| FTC: тип FTC | |
| LB: LB -тип | |
| SDB: тип SDB | |
Поступил ACEJ | FA: тип FA |
| FTC: тип FTC | |
| LB: LB -тип | |
| Намеренный | FB: тип FB |
⑦ □ → Тип потока
| Пустой | Пт |
| G | G |
| T | Npt |
※ Стандартный поток здесь пустой.
Спецификации продукта
| Заглушка (мм) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 |
| Рабочая среда | Чистый воздух (фильтрация 40 мкм) | ||||||||||
| Актерский тип | Двойная игра | ||||||||||
| Тип с одной актер | |||||||||||
| Давление | Двойная игра: от 0,1 до 1,0 млн. МПа (от 14 до 145 фунтов на квадратный дюйм) | ||||||||||
| Одиночное действие: от 0,2 до 1,0 МПа (от 28 до 145 фунтов на кв. Дюйм) | |||||||||||
| Гарантированное давление | 1,5 МПа (215 фунтов на квадратный дюйм) | ||||||||||
| Скорость диапазона | Двойная игра: от 30 до 500 мм /с. | ||||||||||
| Терпимость к инсультам | Ход инсульта 100 +1,0 ход> 100 +1,5 | ||||||||||
| Тип подушки | Бампер | ||||||||||
| Размер порта | M5x0.8 | G1/8 | G1/4 | ||||||||
| Размер отверстия (мм) | Стандартный ход (мм) | Максимум стандартный ход | ||
| Общий тип | Двойная игра | 12 | 5 10 15 20 25 30 35 40 45 50 | 50 |
| 16 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 | 75 | ||
| 20 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 | 100 | ||
| 25 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 110 120 125 150 | 150 | ||
| 32 40 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 110 120 125 150 160 175 200 | 200 | ||
| 50 63 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 110 120 125 150 160 175 200 225 250 | 250 | ||
| 80 100 125 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 110 120 125 150 160 175 200 225 250 275 300 | 300 | ||
| Одиночная актерская игра | 12 | 5 10 | 10 | |
| 16 ~ 100 | 5 10 15 20 25 | 25 | ||
| Не поднимаясь | Двойная игра | 12 | 5 10 15 20 25 30 35 40 45 50 | 50 |
| 16 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 | 75 | ||
| 20 25 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 | 100 | ||
| 32 40 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 | 100 | ||
| 50 63 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 | 100 | ||
| 80 100 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 | 100 | ||

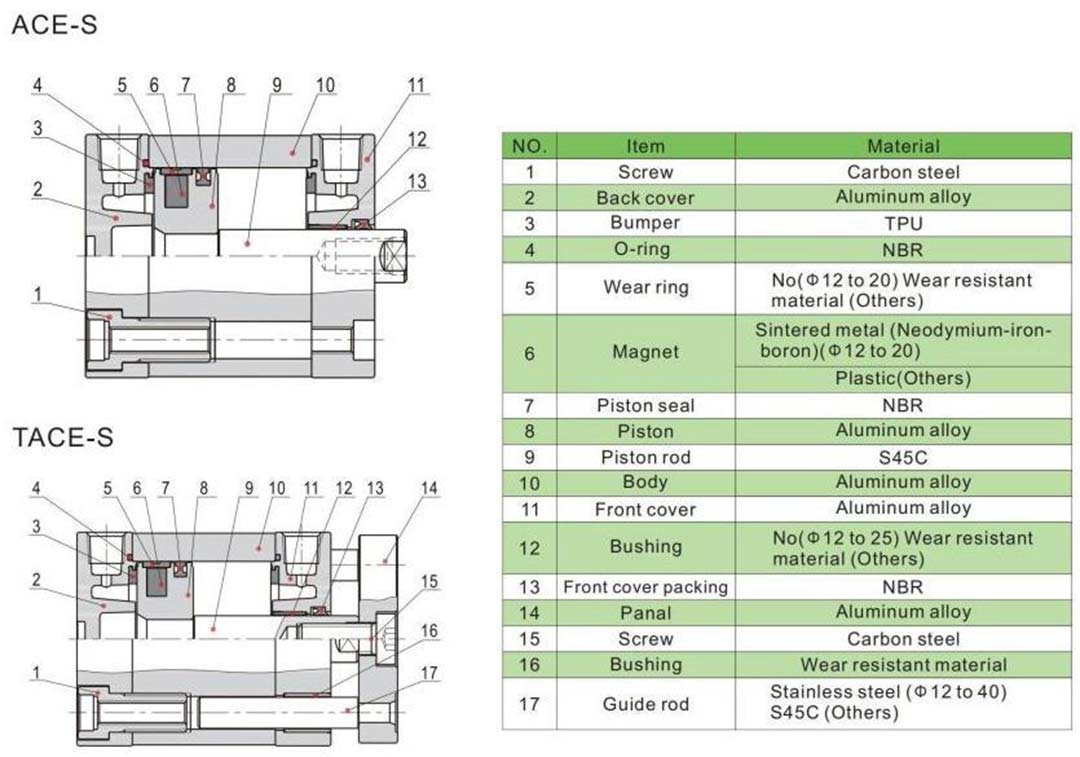

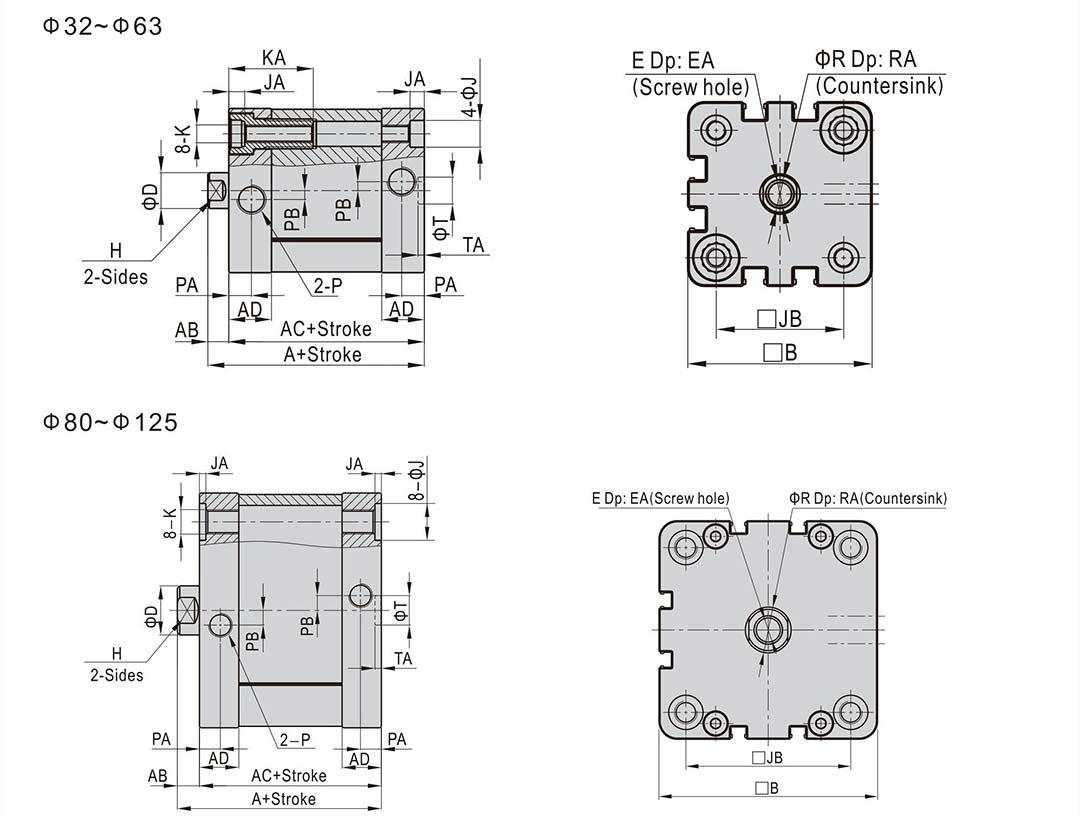

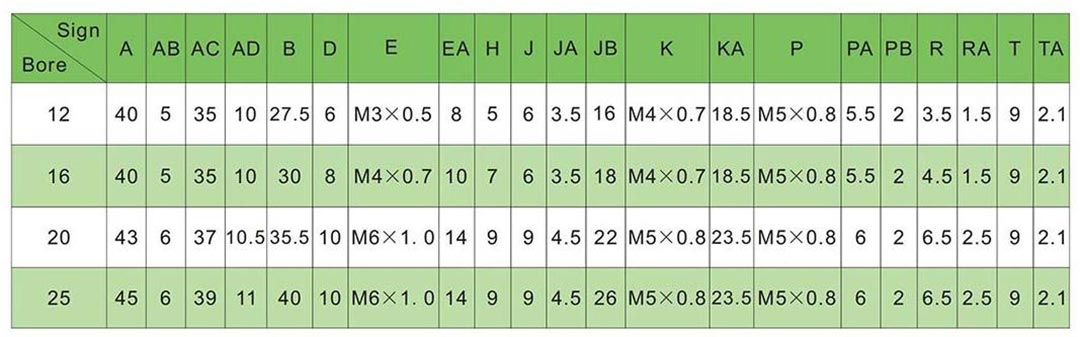

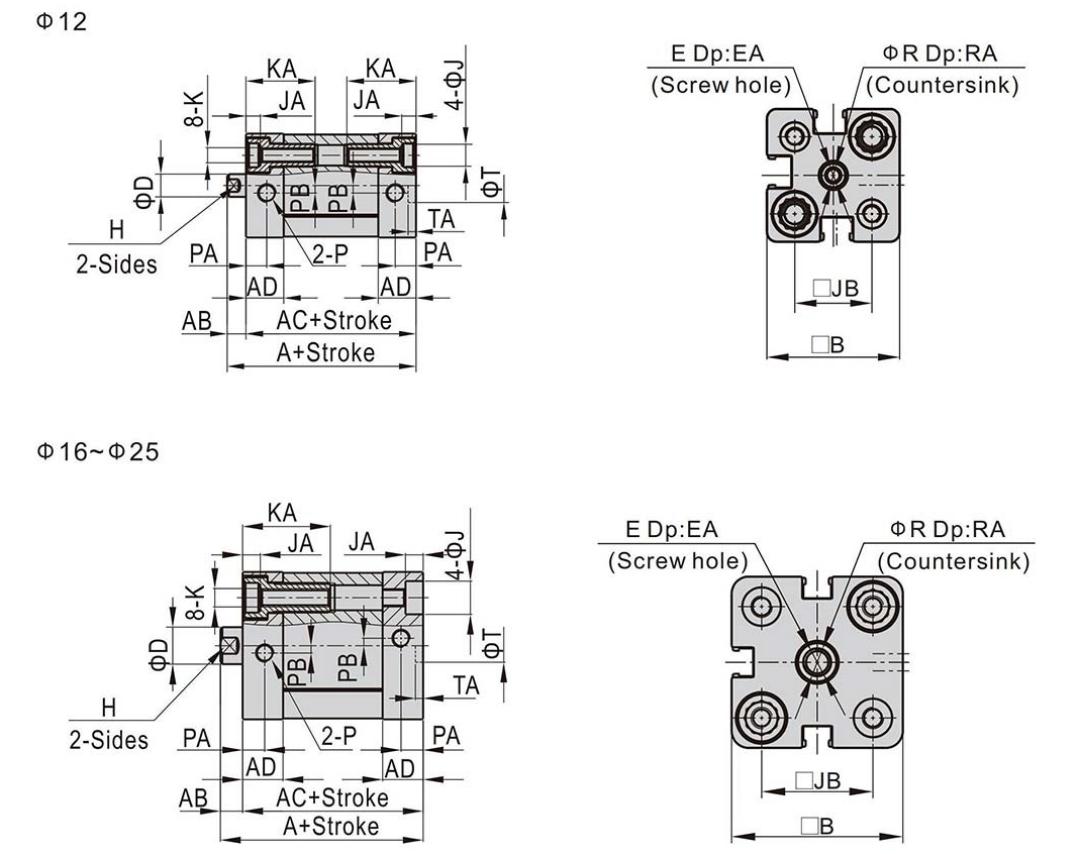

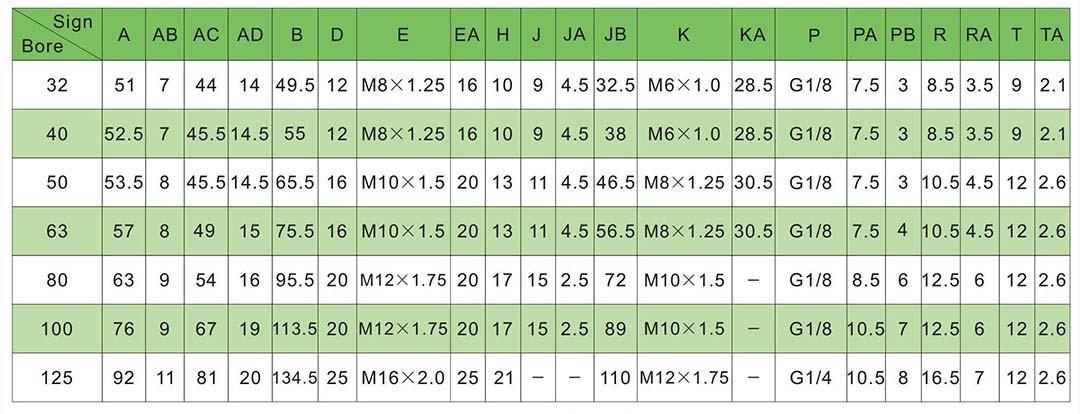

Основные измерения
FAQ
Q1: Как мне повысить давление в моем пневматическом цилиндре?
A: Еще один способ увеличить или уменьшить силы, генерируемые цилиндром, - это выбрать цилиндр с более значительным (большей силой) или меньшей (меньшей силой) диаметром. Помните, чем больше диаметр, тем больше площадь поверхности поршня и чем больше давление.
Q2: Как отрегулировать скорость воздушного цилиндра?
A: Когда поршень цилиндра простирается, воздух за ним сжимается, потому что воздух не может легко убежать. Когда вы затягиваете винт управления потоком, движение поршня замедляется, потому что воздух еще больше ограничен. Контролирует скорость цилиндра или ограничивает воздушный поток. Просто поверните клапан иглы, чтобы отрегулировать скорость воздуха.

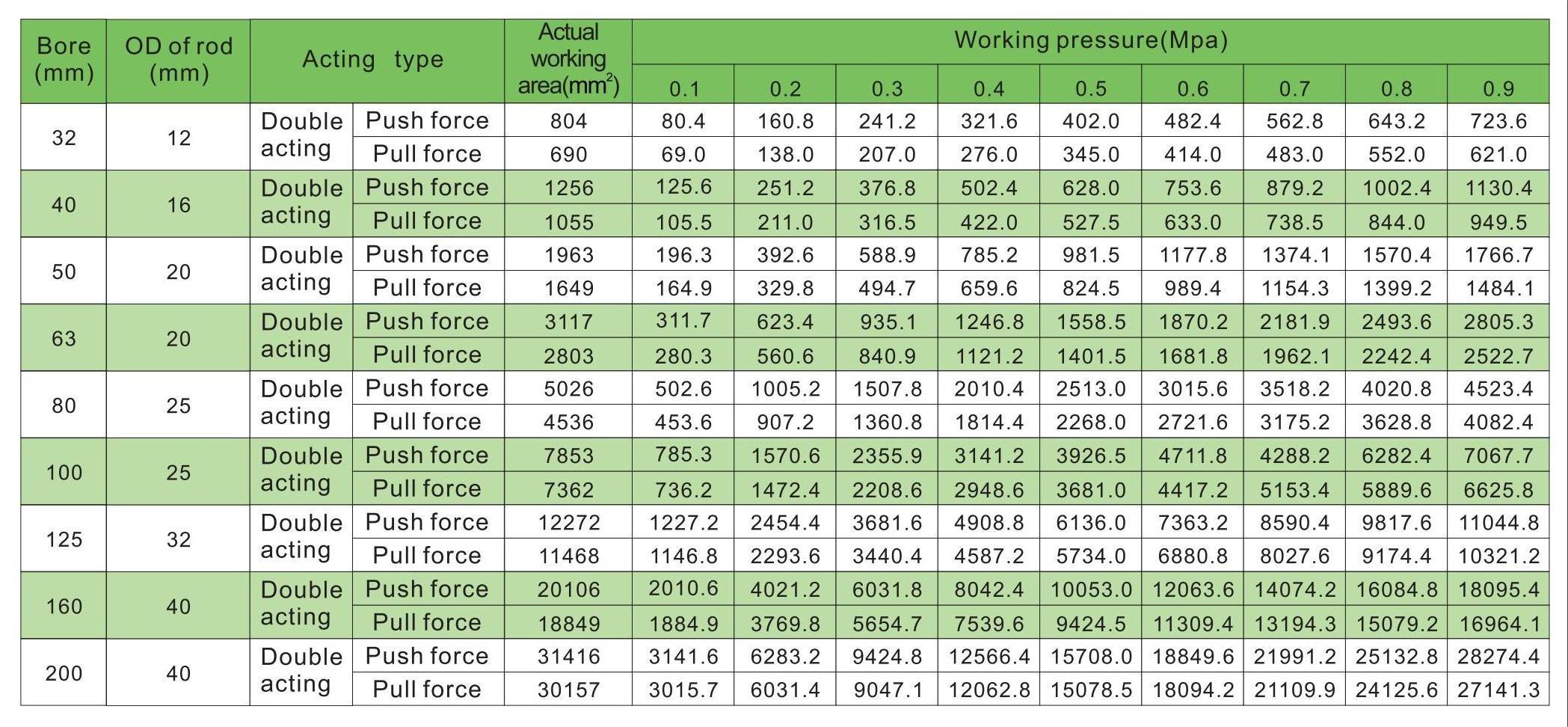

Q3: Сколько силы может производить пневматический цилиндр?
A: Сильный блок теории воздушного цилиндра N, такой как 32 -миллиметровый срок при 0,1 МПа, работающую силу толчка составляет 80,4N. Диаграмма получена из формулы расчета теоретической силы только для справки.
◆ Калькулятор силы пневматического цилиндра
Q4: Вы продаете комплекты для ремонта пневматических цилиндров?
A: Да, мы продаем все типы комплектов для ремонта цилиндров и других аксессуаров. Пожалуйста, свяжитесь с нами, если вам это нужно.
